適用行業：
新能源、電池組、電池模塊、儲能電池等
產品用途：

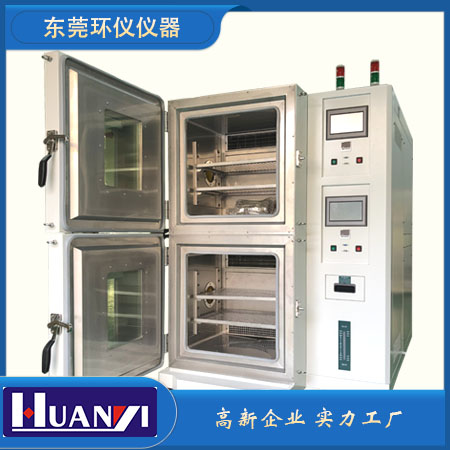

雙層式電池包環境箱主要為電池、電池包等科研及生產單位提供溫濕度變化環境，本產品是參照GBT31484、GBT31485、GBT31486、GB31467等高低溫濕熱試驗箱相應技術條件制造。
產品簡介：雙層式電池包環境箱由試驗箱體、制冷系統、水路系統、加熱系統、風道系統、溫度控制系統、加濕系統、防爆系統、安全保護裝置等單元組成。
滿足標準：
GB/T 39132-2020 燃料電池電動汽車定型試驗規程
全球/歐洲 IEC/EN 62133 便攜式可充電電池
IEC/EN 62368-1 便攜式可充電電池
IEC/EN 60086-1， -2， -3， -4， -5 一次性電池
IEC/EN 61951-1， -2 鎳系可充電電池
IEC/EN 61960 鋰系可充電電池
UN 38.3 運輸鋰系可充電電池
北美 UL 1642 鋰系電芯
UL 2054 家用或商用電池
UL 2575 鋰電池系統
CTIA: IEEE 1725， IEEE 1625 使用在移動電話或者電腦設備的可充電電池
China(CQC): GB/T 18287 鋰電池
技術參數：
雙層式電池包環境箱 | ||
技術項目 | 技術指標 | |
基本參數 | 內箱尺寸 | 第一層：3000mm（W）*2500mm（D）*1300mm（H） 第二層：3000mm（W）*2500mm（D）*1500mm（H） |
外箱尺寸 | 需對現場進行踏勘，確保外箱尺寸現場能夠容納 | |
控制方式 | 每層可獨立控制 | |
溫度參數 | 溫度范圍 | -40℃～+85℃ |
溫度偏差 | ≤±2.0℃ | |
溫度均勻度 | ≤2.0℃ | |
溫度變化率 | （-30℃～+85℃）升溫平均 2℃/min（帶載 600kg 電池） （+85℃～-30℃）降溫平均 2℃/min（帶載 600kg 電池） | |
發熱量 | 5kw | |
箱體結構 | 雙層 | |
內板 | 厚度不小于1mm，內壁面采用不銹鋼板 | |
保溫層 | 不得因高溫高濕、低溫影響發生變形、失效,厚度≥120mm； | |
外板 | 外壁面采用彩鋼板或不銹鋼板，厚度不小于1.5mm | |
底板 | 承重1000kg | |
照明 | 箱內必須帶有耐高低溫濕熱的照明系統一套，確保能夠照亮艙內所有空間 | |
設備冷卻要求 | 水冷機組 | 環境箱水冷制冷 |
安全要求 | 卸壓裝置 | 提供一個直徑 80mm 的壓力釋放閥，在箱內壓力大于 1,000Pa 時具有 210L/s 的排氣能力 |
水噴淋系統 | 煙霧或者電解液泄漏探測到后觸發報警器報警，并通過電磁閥控制噴水； 每個箱體頂面安裝 1 個單個流量不小于 25L/min 的噴嘴； 噴淋系統可以手自動切換控制； | |
試驗箱具有強制制冷 | 當試驗品溫度傳感器超過報警值以后，對試驗箱系統強制進行降溫操作，該功能也可以用手動按鈕觸發。 | |
視頻監控 | 選配 | |
氣體濃度檢測模塊 | 選配 | |
其他 | 智能電表 | 選配 |
