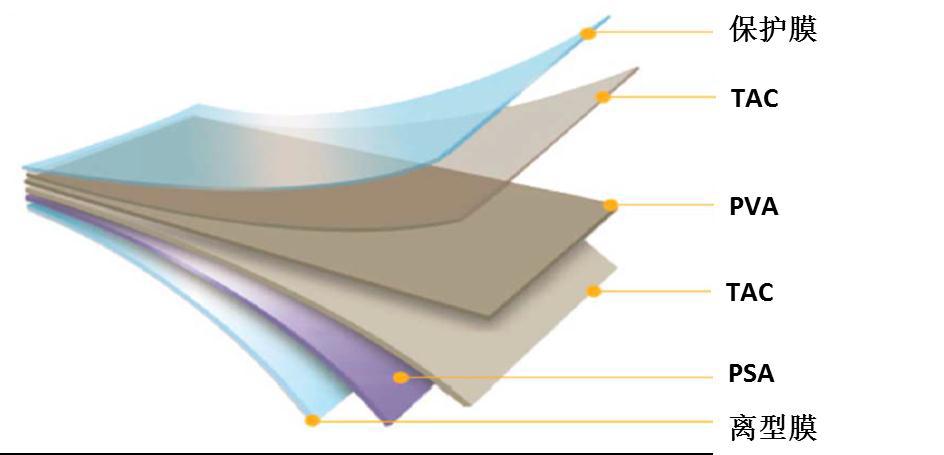

LCD偏振片是液晶顯示器的成像必須的前后兩片偏振光片，光片緊貼在液晶玻璃，組成總厚度1mm左右的液晶片。LCD偏振片的溫濕度試驗(yàn)可以用恒溫恒濕試驗(yàn)箱來(lái)完成。
LCD偏振片的溫濕度試驗(yàn)方法如下：
一、高溫耐候性：
1.在試驗(yàn)開(kāi)始之前，先測(cè)試原光片的各光學(xué)性能指標(biāo)，包括偏振度.透過(guò)率和色調(diào)。
2.將樣品置于老化架上，然后連同老化架放入恒溫恒濕試驗(yàn)箱中，設(shè)置試驗(yàn)條件為70℃(普通型偏振片)或80℃(中耐久型偏振片)，試驗(yàn)時(shí)間為500 h。
在整個(gè)試驗(yàn)過(guò)程中，每隔24 h觀察偏振片表觀質(zhì)量的變化，看其是否發(fā)生色變、翹曲PVA回縮等現(xiàn)象，并隨時(shí)記錄觀察結(jié)果。
3.試驗(yàn)結(jié)束后，將樣品取出，測(cè)試原光片的光學(xué)性能指標(biāo)。
二、低溫耐候性：
1.在試驗(yàn)開(kāi)始之前，先測(cè)試原光片的各光學(xué)性能指標(biāo)，包括偏振度.透過(guò)率和色調(diào)。
2.將樣品置于老化架上，然后連同老化架放入恒溫恒濕試驗(yàn)箱中，設(shè)置試驗(yàn)條件為-30℃，試驗(yàn)時(shí)間為240 h。
在整個(gè)試驗(yàn)過(guò)程中，每隔24 h觀察偏振片表觀質(zhì)量的變化，看其是否發(fā)生色變、翹曲PVA回縮等現(xiàn)象，并隨時(shí)記錄觀察結(jié)果。
3.試驗(yàn)結(jié)束后，將樣品取出，測(cè)試原光片的光學(xué)性能指標(biāo)。
三、濕熱耐候性：
1.在試驗(yàn)開(kāi)始之前，先測(cè)試原光片的各光學(xué)性能指標(biāo)，包括偏振度.透過(guò)率和色調(diào)。
2.將樣品置于老化架上，然后連同老化架放入恒溫恒濕試驗(yàn)箱中。設(shè)置條件為40℃，相對(duì)濕度90%(普通型偏振片)和60℃，相對(duì)濕度90%(中耐久型偏振片)，試驗(yàn)時(shí)間為500 h。
在整個(gè)試驗(yàn)過(guò)程中，每隔24 h觀察偏振片表觀質(zhì)量的變化，看其是否發(fā)生色變、翹曲PVA回縮等現(xiàn)象，并隨時(shí)記錄觀察結(jié)果。
3.試驗(yàn)結(jié)束后，將樣品取出，測(cè)試原光片的光學(xué)性能指標(biāo)。
4.高低溫循環(huán)耐候性：
1.在試驗(yàn)開(kāi)始之前，先測(cè)試原光片的各光學(xué)性能指標(biāo)，包括偏振度.透過(guò)率和色調(diào)。
2.將樣品置于老化架上，然后連同老化架放入恒溫恒濕試驗(yàn)箱中。條件設(shè)置為45℃(2 h)，70℃(2 h)、-20℃(2 h)，45℃(2 h)(五個(gè)循環(huán)，對(duì)于普通型偏振片)和60℃(2 h)，80℃(2 h)，-40℃(2 h)，60℃(2h)(五個(gè)循環(huán)，對(duì)于中耐久型偏振片)環(huán)境中老化。
3.在試驗(yàn)過(guò)程中，每隔24 h觀察樣品表觀質(zhì)量的變化，看其是否發(fā)生色變，翹曲、PVA回縮等現(xiàn)象，并隨時(shí)記錄觀察結(jié)果。
4.試驗(yàn)結(jié)束后，將樣品取出，測(cè)試原光片的光學(xué)性能指標(biāo)。
