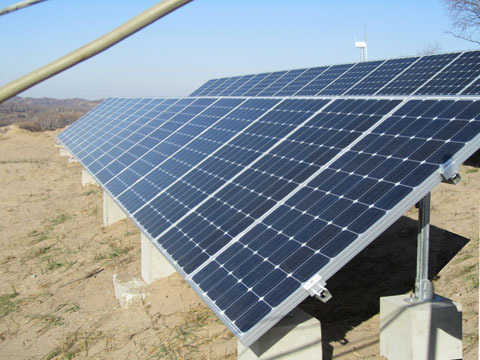

上回，小編簡單對太陽能光伏組件的熱循環試驗做了簡單的講解，下面對光伏組件的另外一個重要試驗，濕冷循環試驗的試驗方法做簡單介紹。相關方法同樣在GB/T 9535-1998標準中可以找到。

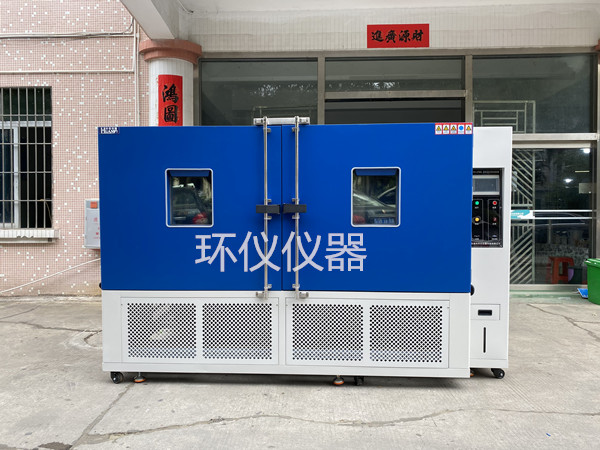

與熱循環試驗不同的是，太陽能光伏組件的濕冷循環試驗，可以有兩種方法來完成：單室法和雙室法。在此，推薦使用雙開門恒溫恒濕試驗箱來完成，也符合單室法的要求。
單室法：一個氣候室,有自動溫度和濕度控制﹐能容納一個或多個組件進行規定的濕冷循環試驗。在零下的溫度,氣候室內空氣的露點為該室的溫度。
雙室法：第一個氣候室(氣候室A),有自動溫度和濕度控制,在相對濕度高達85%時,能把一個或多個組件從室溫加熱到85℃。第二個氣候室(氣候室B),有自動溫度控制,能把組件從室溫冷卻到-40℃。該室的露點的確定與單室法相同。
下面是的試驗步驟方法是單室法：
1.將樣品組件放入恒溫恒濕試驗箱內，溫度傳感器置于組件中部的前或后表面。
2.在室溫下將組件裝入氣候室,使其與水平面的傾角不小于5°。如組件的邊框?qū)щ姴缓?將其安裝在一模擬敞開式支承架的金屬框架上。
3.將溫度傳感器接到溫度監測儀,將組件的兩個引線端接到連續性測試儀,將組件的一個引線端和框架或支承架連接到絕緣監測儀。
4.關閉氣候室,使組件完成如下圖所示的10次循環。最高和最低溫度應在所設定值的±2℃以內,室溫以上各溫度下,相對濕度應保持在所設定值的±5%以內。
5.在整個試驗過程中,記錄組件的溫度﹐并監測在試驗中可能產生的任何斷路或漏電現象。
試驗結束，在2h到4h的恢復時間后，對組件做相關檢測。
下面對雙室法的試驗步驟做簡單講解：
1.將溫度傳感器置于組件中部的前或后表面。
2.確保氣候室A和B內空氣的溫度為室內溫度﹐相對濕度為85%士5%。
3.在室溫下將組件裝人氣候室A,使其與水平面的傾角不小于5°。如組件的邊框?qū)щ姴缓?將其安裝在一模擬敞開式支承架的金屬框架上。
4.將溫度傳感器接到溫度監測儀,將組件的兩個引線端接到連續性測試儀,將組件的--個引線端和框架或支承架連接到絕緣監測儀。
5.關閉氣候室,使組件經受如上圖所示的一個循環的第一部分,從室溫起升溫,又降至室溫。最高溫度應在所設定值的±2℃以內,在循環的這一部分,相對濕度應保持在85%±5%。
6.把處于室溫的組件盡可能快的移到氣候室B,用如前所述的方法安裝,使其與水平面的傾角不小于5°,重新連接溫度監測儀，連續性測試儀和絕緣監測儀。
7.關閉氣候室,使組件經受如圖12的所示的一個循環的第二部分,從室溫起降溫,又升至室溫。最低溫度應在所設定值的±2℃以內。
8.重復步驟2~6，完成10次循環。在整個試驗過程中,記錄組件的溫度,并監測在試驗中可能產生的任何斷路或漏電現象。
試驗結束，在2h到4h的恢復時間后，對組件做相關檢測。
通過上面的兩個方法對比得出，單室法的試驗方法更為簡單，所以小編建議選用單室法來完成試驗。
