空氣凈化器風量裝置滿足標準:
1) GB/T 1236-2000《工業通風機用標準化風道進行性能試驗》
2) GB/T 2624.3-2006 用安裝在圓形截面管道中的差壓裝置測量滿管流體流量 第3部分:噴嘴和文丘里噴嘴
1、目的與范圍
1.1風量測量試驗裝置的使用條件、技術要求、現場檢驗試驗規則以及主要配置儀器、儀表、部件的技術規格

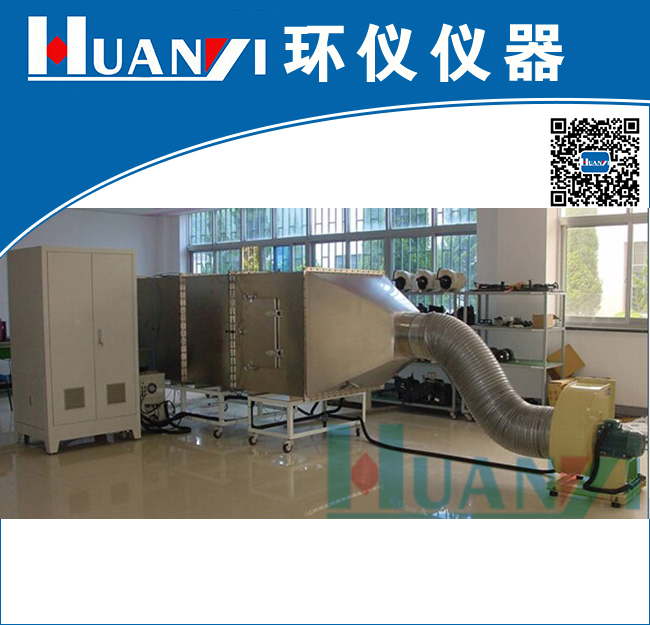

1.2 風量測量試驗裝置是專門用于各類抽油煙機、排氣扇、空氣凈化器等的風量試驗裝置。其測量原理是阻礙物式流量測量原理，使用標準長徑低速噴嘴作為阻礙物，通過測定標準噴嘴兩端的靜壓差來測量流過噴嘴的空氣流量。
1.3 風量測量試驗裝置的測量范圍為80～2000（m3/h）。
1.4 風量測量試驗裝置可以進行吸風量試驗，也可以進行排風量試驗。
技術規格參數：
指 標 參 數 | 范 圍 | 精 度 | |
控 制 | 機外余壓（Pa） | 0~800 | ±0.5％ |
風量（m3/h） | 80～2000 | ±1.5％ | |
注：1）可以給定靜壓（余壓）測量風量，也可以給定風量測量余壓。 2）為實際測量值的±1.5％ 。 | |||
測 量 | 溫度（℃） | 20～30 | ±0.5 |
濕度（%RH） | 40～85 | +2/-3 | |
大氣壓力（A.kPa） | 80～1060 | ±0.15％ | |
電壓（V） | 0～240 | ±0.5％ | |
電流（A） | 0～5 | ±0.5％ | |
功率（W） | 0～1000 | ±1.0％ | |
頻率（Hz） | 50/60 | ±0.5 | |
試件轉速（r/m） | 0～2000 | ±0.5％ | |
產品特點：
2、裝置結構及外觀
2.1 整體結構采用鋼板焊制，外表焊縫打磨，內外噴灰色垂紋漆。
2.2 噴嘴后，兩側開小門，門上帶有觀察窗，采用手動盒噴嘴蓋。
2.3 采用鋼制斜流風機，自動阻尼調整閥，風機臺可分離，并可安裝在裝置吸氣端或排氣端進行吸風試驗或排風試驗。
2.4 采用鋼制整體式操控臺，電腦及所有傳感器至于臺內。
2.5 箱門密封條不會在濕熱條件下發粘變形，并且可以更換。
2.6 外觀涂層平整光滑、色調均勻，無露底、無起泡、無起層。
3、風量系統
3.1 采用自動控制，并可以自動繪制風量－風壓曲線圖。
3.2可以通過通訊線擴展與計算機系統相連，使之具備測試控制數據庫程序，可進行測 試報告及數據的查找、歷史數據曲線繪制。
4、安全和環境保護
4.1 保護接線端子符合GB1497第7.1.7條的規定。
4.2 裝置具備過熱、電源斷相、漏電等保護及報警功能。
