一、產品用途

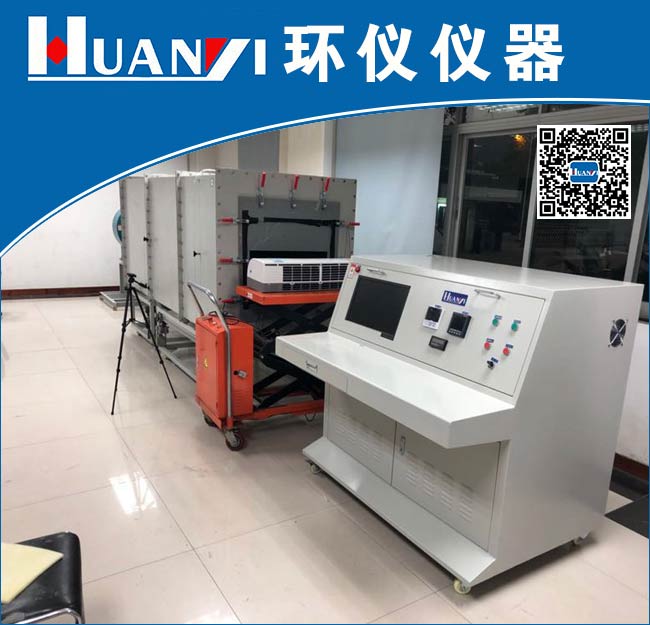

適用于安裝在空調通風管道內的模塊式空氣凈化器。目標污染物為顆粒物、氣態污染物、微生物，本產品主要包括：風道系統、污染源發生裝置和測定裝置（與環境艙共享，需方提供）三部分。
目的：在產品研發設計過程中，可快速、簡便的分析被測件對各種污染物的凈化效果（顆粒物、甲苯、甲醛、TVOC等污染物），可測定風量、阻力、一次性效力等性能參數，以便于開展原材料篩選、產品工藝優化和樣機性能等工作。
二、滿足標準
1）GB/T34012-2017通風系統用空氣凈化裝置（主要參考標準）
2）GB/T1236-2000《工業通風機用標準化風道進行性能試驗》
3）GB/T2624.1-2006用安裝在圓形截面管道中的差壓裝置測量滿管流體流量
4）GB/T18801《空氣凈化器》征求意見稿風道式凈化裝置凈化能力試驗方法
5）GB/T14295-2008《空氣過濾器》
6）BSEN779-2012中文名稱:《一般通風用空氣顆粒過濾器》
三、測試項目
測試項目及能力：
1.風量（150～5000m3/h）
2.阻力（0～500Pa）
3.效率（計重效率和計數效率）（計重：10～100%，計數：20～99.99%）
4.容塵量(功率是否測量用戶提出，另外選配)
測試裝置主要包括：
①風道系統
②污染物發生裝置（KCL固態氣溶膠，氣態污染物、微生物）
③噴嘴箱流量測量裝置
④上下3級采樣口
⑤污染物濃度測試儀
四、規格參數
1.量范圍 | 風量范圍：150～5000 m3/h, (輔助風機吸氣)。 |
2、風量的測定要求 | ±2％； |
3、環境溫度控制 | 溫度25℃±2℃,精度≤0.5℃；濕度： 50%±10%，；被測件或者材料應規定表面風速或者迎面風速下的阻力應小于標稱值(按照用戶要求,備選，選配項目）)。 被測試件（被測空氣空氣凈化器）最大尺寸:小于800mm×800mm×300mm，當測試凈化器截面不同時，采用不同的連接法蘭改變其徑管。 |
4、被測件: 管道式凈化器
| 試驗方式： 將被測的件放入測試段中 ，控制試驗室內溫度為25℃±2℃，濕度為濕度： 50%±10% （根據用戶要求） 。 |
固體粉塵顆粒物檢測方式（以標準香煙煙霧作為固態污染物的塵源）：將一定濃度顆粒置于試驗段上游端，以煙霧或者氯化鉀為塵源，將上游端內污染物初始濃度控制在設定范圍內，固態污染物以0.3um或以上的顆粒物總數表示，上游端初始濃度與下游端衰減的濃度進行比較，得出空氣凈化器的煙霧或者粉塵一次通過凈化效率； |
