快速溫變試驗箱制冷系統及壓縮機：為了保證試驗箱降溫速率和*低溫度的要求，本試驗箱采用一套全封閉壓縮機所組成的二元復疊式風冷制冷系統。
復疊式制冷系統包含一個高溫制冷循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器是也到能量傳遞的作用，將工作室內熱能通過兩級制冷系統傳遞出去，實現隆溫的目的。
制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。

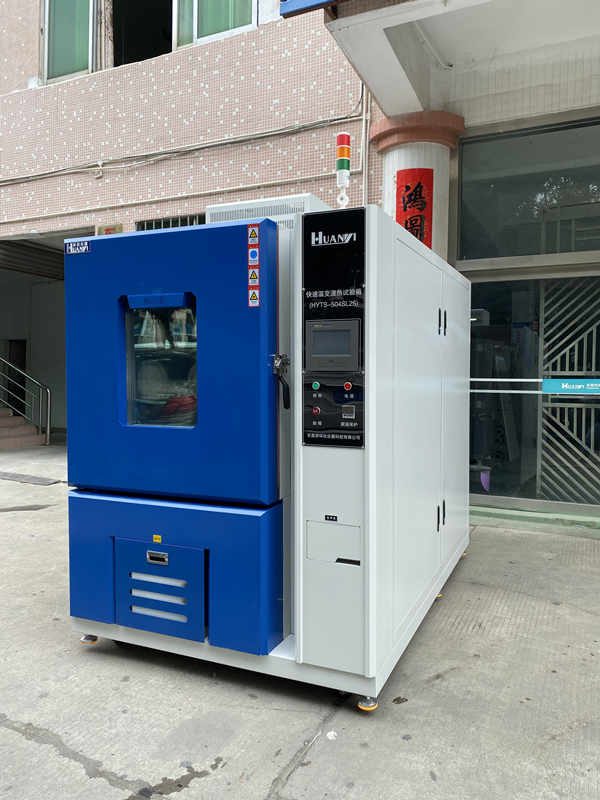

1、整個快速溫變試驗箱箱體采用整體結構。
2、箱體內側采用1.0mm進口SUS304B不銹鋼板，外側采用1.0mm 冷軋鋼板噴塑，保溫材料采用超細玻璃保溫棉。3、大門密封采用雙層硅橡膠密封材料。
4、觀察窗為多層導電膜鋼化中空玻璃，尺寸大小為350×500mm為防止低溫時玻璃結霜，特設內置式特制安全電壓發熱絲環繞加熱帶供電電壓36V，并設有照明燈，為觀察提供照明。
5、在箱體側面設有帶塞子的φ50mm測試孔，塞子材料為硅橡膠低發泡，能耐高低溫，兼具保溫效能。
6、在箱體工作室后側設置有一個空氣調節柜，在其間安裝 加濕器、蒸發器、電加熱器、風機、風機蝸殼等設備。
7、溫度傳感器置于出風口。
8、試驗箱內的送風方式為上送風下回風方式制冷系統。
