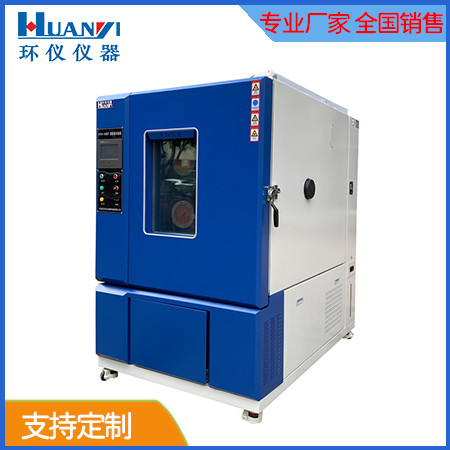

立式恒溫恒濕試驗箱適用于對產品（整機）、零部件、材料進行高溫、低溫、高低溫循環試驗，以及恒定濕熱和交變濕熱試驗。試驗箱包括本體、分隔板、轉動裝置、加濕裝置以及干燥裝置等部分組成。
溫度范圍：-20℃~+150℃
濕度范圍：20%~98%R.H
控制器：韓國TEMI880
壓縮機：法國“泰康”牌
溫濕度解析精度/均勻度：±0.1℃；±0.1%R.H./ ±1.0℃；±3.0%R.H.
溫濕度控制精度/波動度：±1.0℃；±2.0%R.H./ ±0.5℃；±2.0%R.H.
內外部材質：全機為SUS 304#不銹鋼板霧面處理，內箱為不銹鋼
保護裝置：無熔絲開關、壓縮機過載保護開關、冷媒高低壓保護開關、超濕度超溫保護開關、保險絲、故障警告系統
立式恒溫恒濕試驗箱，轉動軸帶動轉動臺轉動，可以實現待測樣品在高溫腔室與低溫腔室內快速往復，高溫腔室與低溫腔室內均設置有加濕裝置與干燥裝置，可方便調節恒溫恒濕條件，本裝置結構簡單，不但節省了空間，而且操作簡單。
技術方案：
立式恒溫恒濕試驗箱包括試驗箱本體、分隔板、轉動裝置、加濕裝置以及干燥裝置，試驗箱本體均為透明密封體，分隔板設置在試驗箱本體內部中間將試驗箱本體分為 高溫腔室與低溫腔室，試驗箱本體中間底部向內凹陷形成凹形空間；
轉動裝置設置在試驗箱本體中間，轉動裝置包括固定座、載物臺、兩個結構相同的 連接架、轉動臺和轉動軸，固定座為圓環形結構，分隔板上對稱設置有左右兩個穿孔，固定 座貫穿穿孔，載物臺固定設置在固定座上，固定座底端與連接架頂端焊接固定，連接架對稱 分別設置在高溫腔室與低溫腔室內，連接架穿過凹形空間頂部的半圓形孔延伸至試驗箱本 體外部，連接架底端固定設置在轉動臺上，轉動臺下方與轉動軸轉動連接，轉動軸帶動轉動 臺可沿順時針或逆時針做半圓周運動；
加濕裝置包括水箱和噴淋管，水箱置于試驗箱本體外部，噴淋管包括左噴淋管和 右噴淋管，噴淋管伸入高溫腔室與低溫腔室內，噴淋管一端連通水箱；
干燥裝置包括空氣壓縮箱和噴氣管，空氣壓縮箱置于試驗箱本體外部，噴氣管包 括左噴氣管和右噴氣管，噴氣管伸入高溫腔室與低溫腔室內，噴氣管一端連通空氣壓縮箱。
噴淋管上設置有若干鴨嘴式噴淋頭，噴淋管上設置有第一開關閥門。噴氣管上設置若干噴氣頭，噴氣管上設置有第二開關閥門。載物臺至少有兩個，載物臺對稱設置在固定座上。高溫腔室內設置有加熱器，低溫腔室內設置有制冷裝置。
