二箱式冷熱沖擊試驗箱的內部圖

一些需要購買二箱式冷熱沖擊試驗箱的用戶，想找一些試驗箱的內部結構圖來先了解，但是網上的構造圖太少了，也不好辨別，下面“環儀儀器”為大家分享一下自己的二箱式冷熱沖擊試驗箱內部圖，為大家提供選型幫助。

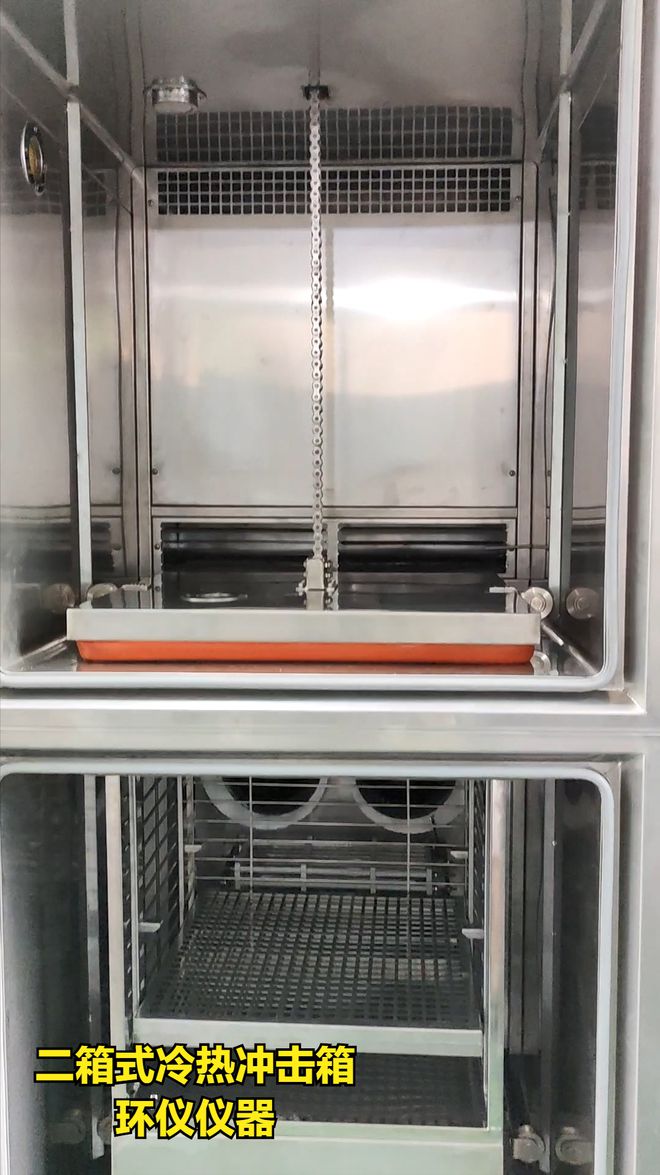

二箱式冷熱沖擊試驗箱內部圖：

1.二箱式冷熱沖擊試驗箱分為兩個部分，上方為高溫區，下方為低溫區，中間為吊籃，吊籃可以上下移動，可以達到高低溫沖擊的試驗效果。

2.整個箱體通過橫隔板分隔形成的上側熱箱和下側冷箱，以及通過豎隔板分隔出的設備腔室。

3.內部設置的置物臺（提籃），提籃通過貫穿豎隔板的支架與安裝在設備試驗室側壁上的導軌連接，置物臺可通過驅動設備帶動其相對所述導軌進行上下移動。

4.箱內壁的孔為出風口，通過風循環的方式，讓冷風和熱風在箱體內循環。

二箱式冷熱沖擊試驗箱結構的好處：

1.熱箱、冷箱分別連通的試驗箱用于放置待測樣品，并通過第一密封門、第二密封門控制試驗箱與熱箱或冷箱的連通，實現試驗箱內冷熱的快速交換，且熱箱與冷箱之間互不干擾。

2.試驗箱內設置可上下移動的置物臺，調整待測樣品在試驗箱內的位置，使待測樣品可更好地與冷源或熱源接觸，實現對待測樣品的冷熱測試；在置物臺的移動過程中，通過豎向擋板實現對試驗箱的封閉，減少進行熱冷切換后的能量損失。
