四綜合環境試驗箱設計案例

四綜合試驗箱是用于給被測試件提供溫度、濕度、振動和高度環境的試驗箱，主要應用于航空、航天工業的測試件的測試。目前，國內提供四綜合環境試驗箱的廠家雖多，但是其方案好壞難斷，下面，小編為大家推薦一款四綜合環境試驗箱設計方案，供大家參考。

方案名稱：四綜合環境試驗箱（溫濕高振動四綜合試驗箱）

方案單位：東莞環儀儀器

方案日期：2020.06

設計目的：提供一種可調節振動臺位置已滿足不同的重心測試件的測試要求的箱內設計振動臺的四綜合試驗箱。

設計方案如下：

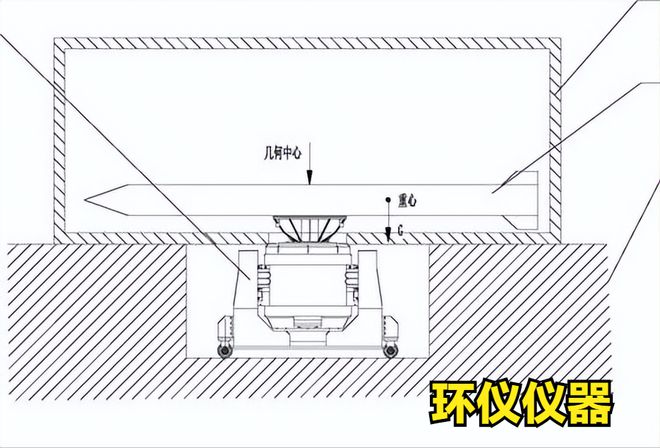

1.箱內設計振動臺的四綜合試驗箱，包括箱體和振動臺，箱體底部通過預埋在地面的抗拔錨固定安裝有軌道，在振動臺底部安裝有可在軌道上滑動的滑輪，振動臺的表面設置陶瓷保溫層，通過滑動振動臺在軌道上的位置以滿足不同重心的測試件。

2.滑輪上設有鎖緊裝置。

3.箱體頂部安裝有可將測試件吊起或放下的行走小車組件。

4.軌道上滑動設置有兩個振動臺。

方案優勢：

(1)通過將振動臺設置在四綜合試驗箱內，不僅使箱內可密封，還可滑動振動臺，以調整振動臺的位置，滿足不同重心的測試件；

(2)通過在振動臺表面設置有陶瓷保溫層，可減少溫濕度變化過大對振動臺的損害；

(3)通過設置在一個軌道上設有兩個振動臺，滿足測試件不同部位的不同振動要求并且也是適用于長度較長的測試件。
