高低溫高海拔低氣壓試驗艙的溫度測試方法

高低溫高海拔低氣壓試驗艙的溫度測試準備：

試驗樣品：若干

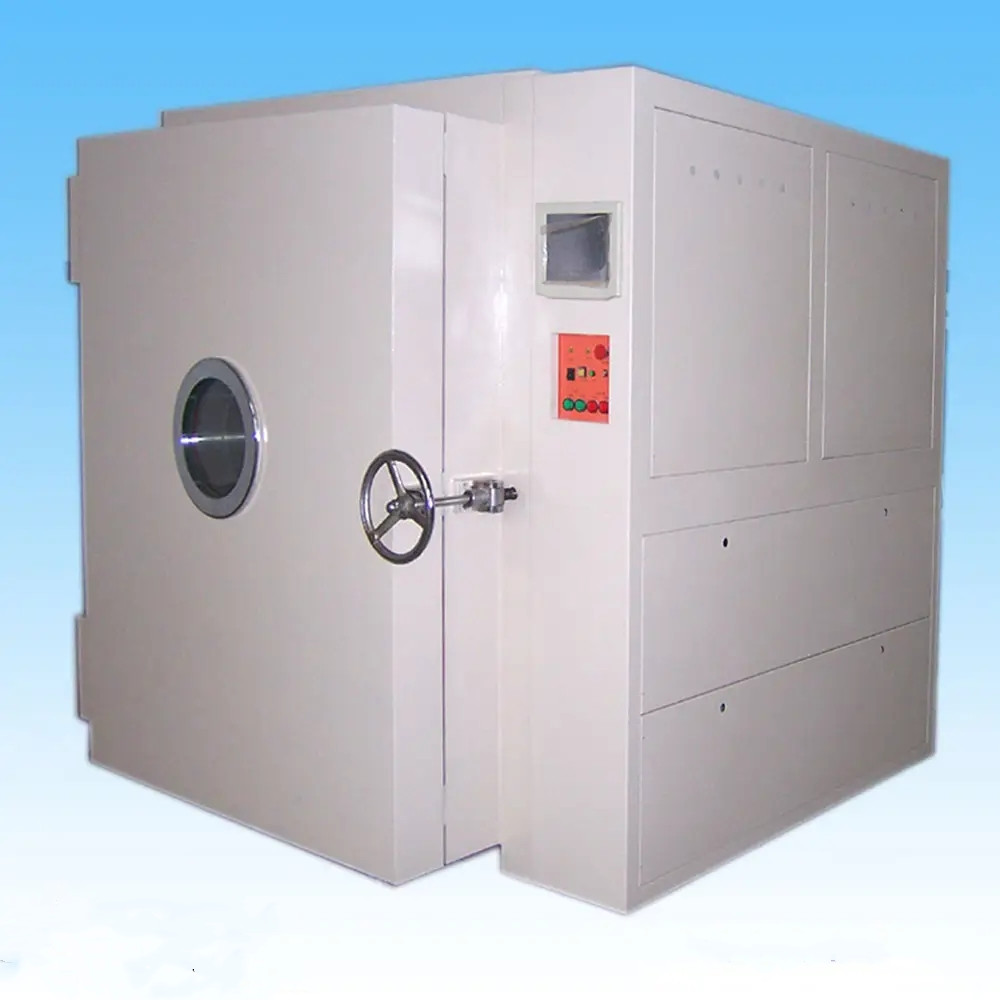

試驗設備：高低溫高海拔低氣壓試驗艙

設備型號：HYLA-1000

設備品牌：環儀儀器

試驗標準：GB/T 10590-2006

溫度測試方法：

1.測試點的位置及數量

在試驗箱工作室內定出上、中、下三個水平測試面，簡稱上、中、下層。上層與工作室的頂面的距離是工作室高度的1/10，中層通過工作室?guī)缀沃行模聦釉谧畹蛯訕悠芳苌戏?0 mm處。

注:工作室具有斜頂或尖頂時，頂面為通過斜頂面與垂直面的交線的假想平面。

2.測試點位于三個測試面上，中心測試點位于工作室?guī)缀沃行?，其余測試點到工作室壁的距離為各自邊長的1/10(圖1)。但對工作室容積不大于1 m3的試驗箱，該距離不小于50 mm。

3.測試點數量與工作室容積大小的關系:

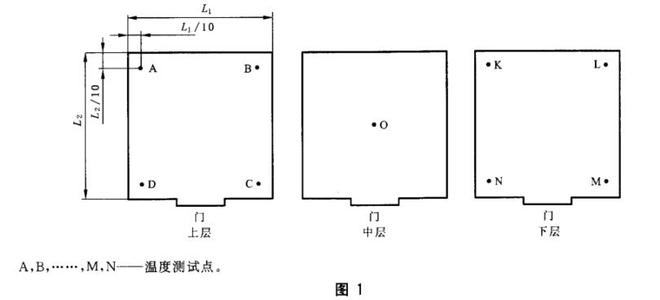

a) 工作室容積不大于2 m3時，溫度測試點為9個，布放位置如圖1;

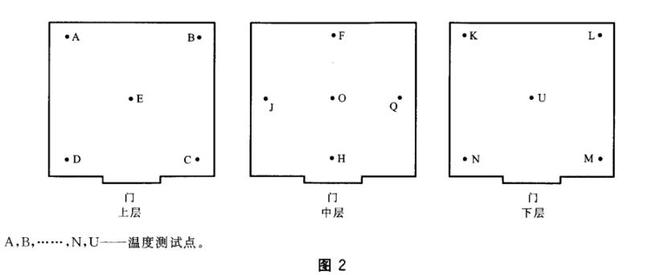

b) 工作室容積大于2 m3時，溫度測試點為15個，布放位置如圖2。

測試程序：

1.在試驗箱可調范圍內，分別選取最低和最高標稱溫度作為測試溫度。

2.在工作空間中心測試點溫度第一次達到測試溫度并穩定2h，每隔1min測試所有測試點溫度值1次，在30 min內共測30次。
