衛星組件熱真空試驗方法

為了檢驗衛星組件承受真空熱環境的能力，需要使用熱真空試驗箱做試驗，目的是驗證其設計的合理性，發現組件的元器件、材料以及制造工藝的缺陷。那么，應該怎么使用熱真空試驗箱做測試呢？下面環儀儀器小編帶大家了解一下。

衛星組件熱真空試驗方法：

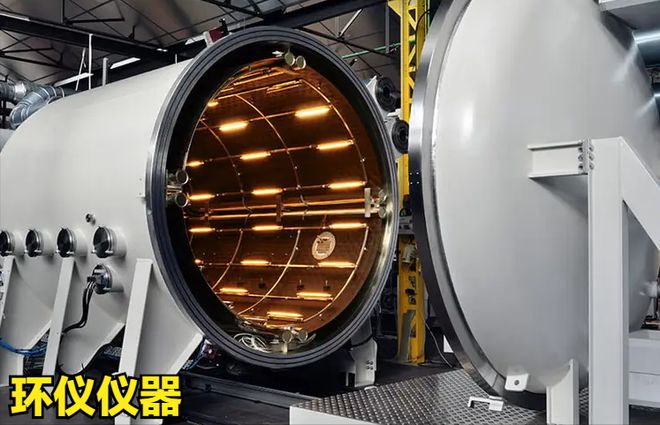

試驗設備：熱真空試驗箱

設備型號：環儀儀器HYOV系列

試驗樣品：衛星組件

1.啟動試驗設備，開啟真空抽氣系統，使真空室內壓力由正常環境壓力降至試驗壓力值。

2.降溫。開啟降溫及溫度控制系統，使組件溫度從正常環境溫度按專用試驗技術文件規定的溫度變化速率降低。當控制測溫傳感器顯示的溫度值達到并穩定在要求的最低試驗溫度后，在規定的時間內保持，進行組件性能測試并做記錄，結束低溫保持狀態。

3.升溫。開啟升溫及溫度控制系統，使組件溫度從低溫試驗溫度按專用試驗技術文件規定的溫度變化速率升高。當控制測溫傳感器顯示的溫度值達到并穩定在要求的最高試驗溫度后，在規定的時間內保持，進行組件性能測試并做記錄，結束高溫保持狀態。

4.降溫。使組件溫度從高溫試驗溫度按專用試驗技術文件規定的溫度變化速率降低至正常環境溫度，構成一個完整的試驗溫度循環。

5.對于需要多次溫度循環試驗的組件則重復2~4條，直至達到規定的溫度循環次數。

6.組件和整個熱真空模擬室恢復到正常溫度后，停止抽真空，如果需要，組件可進行一次性能測試。

7.真空室復壓前，在低溫狀態下，熱沉溫度升至室溫過程中，應控制組件的外表面溫度至少高于熱沉溫度10℃。

8.利用設備的復壓系統注入干燥、清潔及無污染的氣體，使空間模擬室復壓，取出組件。
