汽車電池高低溫試驗箱設計方案

鋰離子電池由于其能量密度大、壽命長、無記憶效用、對環境友好等特點，已經成為小型電子設備的主要電源。當下，汽車電池的高低溫試驗箱，需要一款靠譜的高低溫試驗箱來解決，下面提供環儀儀器的汽車電池高低溫試驗箱解決方案。

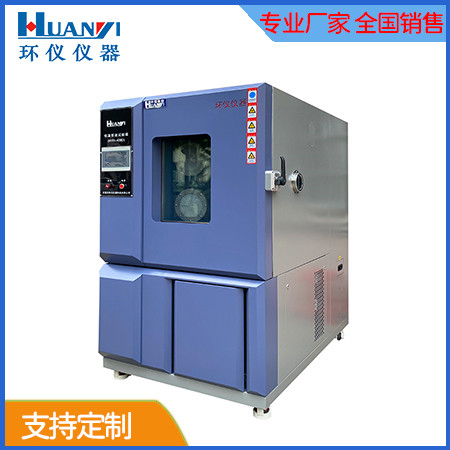

方案名稱：汽車電池高低溫試驗箱

設計方：環儀儀器

方案描述：

1.測試室包括有內膽和外殼，在內膽和外殼之間設有保溫層，主通道連通至所述測試室的內膽中。

2.主通道和支通道包括用于向測試室送風的上層主通道和上層支通道、以及用于從測試室抽風的下層主通道和下層支通道。

3.風循環裝置包括有進風風機和回風風機，進風風機設置于上層主通道中靠近測試室的位置，回風風機設置于下層主通道中靠近測試室的位置。

4.內膽由不銹鋼板制成，在所述內膽中裝有用來放置鋰電池的支架，該支架由阻燃、絕緣的襯墊材料制成。

5.制冷裝置為采用水冷方式的制冷壓縮機。

6.加熱裝置為支架式加熱器。

7.主通道和兩個支通道之間為“Y”字形連接。

8.切換裝置為設置于上層主通道內的閥門，該閥門可在兩個支通道之間切換。

方案效果：

其將鋰離子電池高低溫測試室與制冷裝置、加熱裝置有效隔離，一旦電池在測試過程中發生燃燒或爆炸，可以有效地將發生危險的電池與價格昂貴的制冷及加熱裝置隔離，以避免設備損壞。

同時，測試人員可以在與測試電池隔離的安全環境下操作該設備，在發生危險的情況下，可以及時關閉測試設備，而無需與電池接觸，保證了人員安全。
