一、功能介紹：
步入式恒溫恒濕實驗室適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元?dú)饧诟叩蜏鼗驖駸岘h(huán)境下、檢驗其各性能項指標。以下分享我司的一次步入式恒溫恒濕實驗室廠家驗證方案，供大家參考。
二、工作原理：
1.本實驗室的工作原理為對稱式風道，室體右則為濕熱試撿功能，內設置冷揮發器離心加速器、貫流風機、電加熱器及引流擋板。上下端設可拆式不銹鋼網板，用來作為進風口和回風口的循環通道，中部為可拆式不銹鋼封板，以便于檢修，其補濕系統及輔助水箱均設在室休背面的右側。
2.由二臺半封無式的IE系列壓縮令凝風冷機組，供給濕熱試治的致冷元件(冷凝器），進行去溫及降溫，效果良好，單機使用就可使室體溫度降到0~5℃。室體左則為低溫試臉功能，風道內置一臺(-30型的冷凝揮發器，上下二端也為可拆式不銹鋼網板，中部為不銹鋼封板。
3.借K(L-30揮發器上二臺離心風機來進行工作，使冷氣翰入室內，它與室休背部的一臺SD型的低溫機組相連接，在1.5小時內，使室體的溫度下降到-4O℃以下。室體地面共置有四個排水孔，分別供機房及室內排水，并直接進入地壟下的下水道，以保持試驗室內整潔。
4.在門框右側離地面80am高度，置二根直徑為100毫米的環氧玻璃布套管，作測星孔，外置二個尼龍悶帽，內穿二束絕緣導錢，以確保密封可靠，絕緣良好。步入式恒溫恒濕試驗室在操作運行時，如果要進行濕熱試驗時，試驗室左面不工作，濕熱能源由右側風路輸入室內進行濕熱循環。
5.同理，如果要進行低溫試驗時試驗室右面不工作，冷氣由左風路輸入室內，進行致冷循環，二套機組各不相干，均能獨立地完成溫?zé)嵩囼?yàn)方法與低溫試驗方法的二個使命，且能星損耗很少，冷機的冷量得到充分利用，其室內的溫濕度控制，分別由計算機及常規儀表二套裝置，自動地進行數字顯示或打印。
三、制定驗證方案：
1.如今，我國設計制造的高低溫交變濕熱試驗箱已從雙循環系統(夾套風道與主風道)向單循環方向(主風道)發展，這樣不僅減輕了能耗，而且還節省了場地與投資。

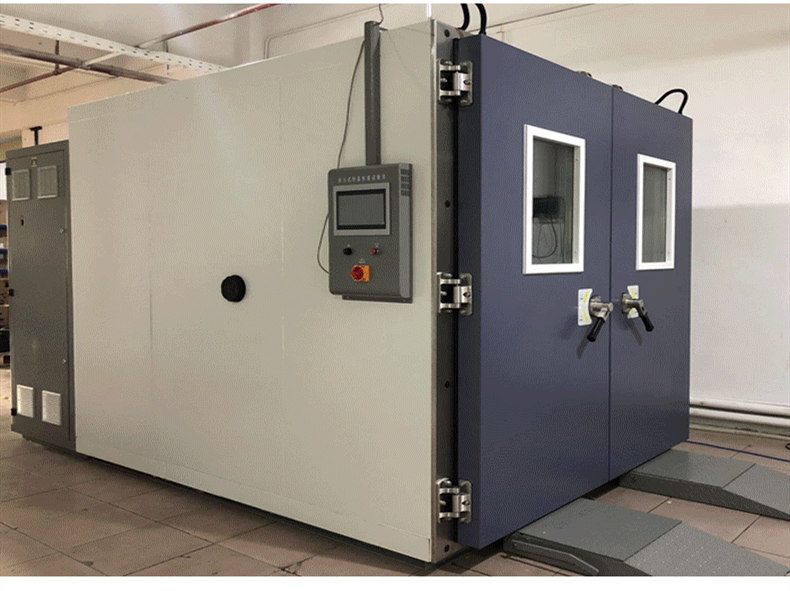

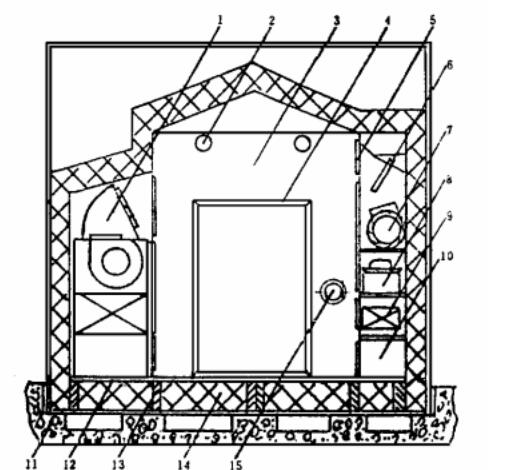

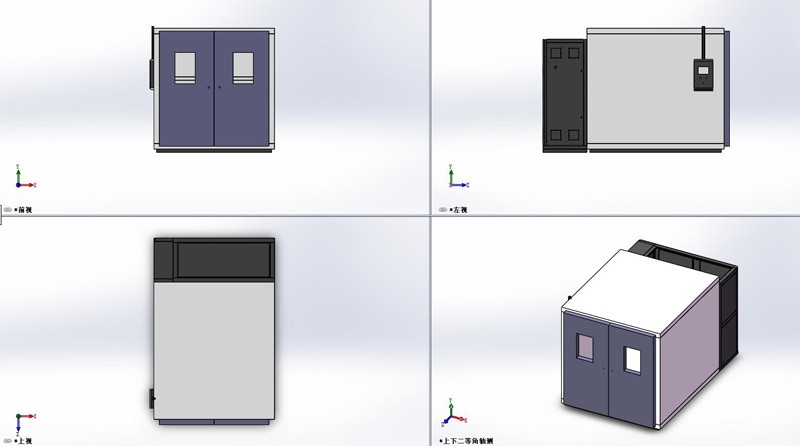

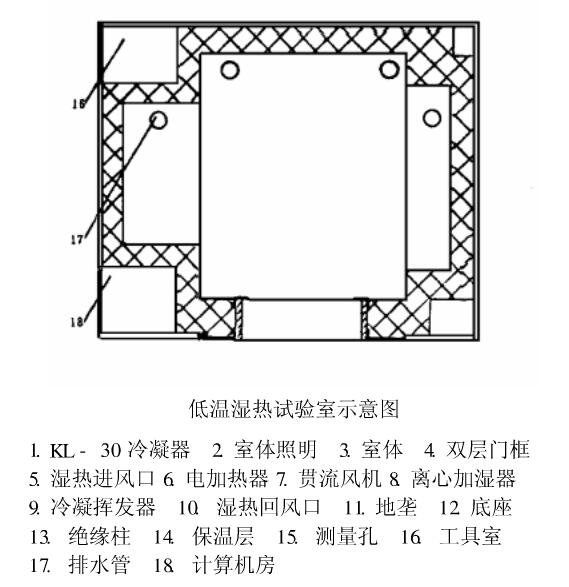

2.我司與受某研究所委托，設計12米步入式恒溫恒濕試驗室時，就采用了對稱式風道，效果顯著，達到了既減少它的能耗及阻力，又增加了試驗室的美觀。其設的主導思想是在恒溫恒濕試驗室的基礎上，在其對側加裝了一臺K-30型的冷凝蒸發器，并在兩側都加裝檢修封板，使它形成一個完整的試驗室體，如下圖所示。
3.在運行時，它分別由兩套機組控制，各施其職，并由微機電腦打印，數字顯示。其溫度范圍為-40℃~+65℃，相對濕度為RH95土3%，其升降溫速率及控制精度均滿足GB-2423，4Db交變濕熱試險方法與GB.24231低溫試驗方法的技術要求。對該試會設備的功能要求，可分別按GB-5170的高低溫交變濕熱試獫箱及高低溫試驗箱的技術條件進行考核，并已通過盛定驗收。
四、設計步驟
1.根據合作研究所提出，步入式擔溫恒濕試驗室有效容積為:長2米X寬24米X高25米=12米，技術條件為溫度范圍-40Y℃~+6S℃及其相應的加遏量來進行設計計算。
2.根據計算來確定各功能設備的最低容量，并加以修正，再根據各功能設備所占有的平面面積來確定本試驗室的實用面積，再加上保溫層厚度及其余量，來確定試驗室的占地面積為寬35米X長3米。
3.本試險室的高度，按室體主頂高(尖頂高度)尺寸，再加上底座，頂部的保溫層厚度及余星約為3 2米，而實際上本試驗室的二側機房高度并不很高，約2~24米，但為了美觀，本城驗室的外型尺寸為寬35米X長3米富32米，外表采用涂塑裝飾板，并裝鑲鋁合金裝飾嵌條，使外型美觀。
五、結構設計與工藝
1.步入式恒溫恒濕試驗室的結構設計遠較一般濕熱試驗室設計復雜，尤其是門框及底座是主要的技術關鍵。為了克服導冷，故要求本就驗室不僅完全密封，而且還要求本試驗室的內外層完全偈絕。
2.因?yàn)椴饺胧胶銣睾銤裨囼?yàn)室采用不銹部結構，于是就不能象建造濕熱試驗室那樣可以采用整體焊接，以增加強度。
3.本試驗室的外骨架分別連接外門框及下底座，使其與內壁完全隔絕在外骨架上再敷設涂塑鋼板及鋁合金裝飾嵌條，使外表不留接縫，并充分利用本試驗室左側機房的二端空間位置(18，16)分隔成兩個小室，分別安裝計算機及檢修工具。
4.步入式恒溫恒濕試驗室的測量孔分別用P100mm、內壁厚10mm的環氧按璃布套管車制，并配以尼龍悶帽，達到密封可靠、絕熱良好的目的。試驗室正面裝著兩只新型10Ow的封閉式防潮燈，可供室內照明。建成后的本試驗室具有新型、實用、美觀等優點，獲得了與會代表的一致好評。
六、方案總結
1.步入式面溫儷顯試駘室的優點是采用對稱式風道后，提高了冷量效率，可以根據需要各自完成濕熱試險或低溫試險，也可以進行濕熱低溫的綜合試驗，具有多功能試驗特點，且操作簡便，維護方便。
2.本試驗室結構合理，造型美觀，能充分利用試驗室空間，且采用地壟結構，使試驗室重度穩定，節約造價，也便于排水。
3.由于試驗室底座置于地壟上(即有一部分底座埋入地F)，不僅便于排水，重度穩定，其試驗室內地平離地只有100毫米高度，若有重物進入試驗室時，只要在試驗室門口置一個1:50的移動式斜坡，可把重物沿斜面推入室內，就不必設置起重設備或輕便鐵規。
4.本試驗室的所有部件、設備，均采用國產標準件，便于互換，也便于維修。
5.步入式恒溫恒濕試驗室采用程控及手動二套裝置，并均能獨立地進行工作，一只計算機在試驗中途發生故障，可立即進行互換，使手動常規儀表進行控制，也不影響試驗結果。
我司對步入式恒溫恒濕實驗室的非標定制可謂十分豐富，在多年的生產經驗中總結出很多定制方案，歡迎廣大新老客戶前來參考咨詢。
