多因素復合環境模擬醫學科學實驗艙的制冷系統

多因素復合環境模擬醫學科學實驗艙又稱“低壓艙”，是模擬高原低氣壓環境，進行人體及動物高原生理研究的大型試驗設備。低壓艙技術構成復雜，涉及機械、真空、制冷、通風、自動控制和計算機應用等技術分支。下面，我們來認識一下低壓艙的制冷系統。

“環儀儀器低壓艙”的制冷系統主要包括艙內制冷、新風處理及循環水冷卻等3個部分。新風被過濾器過濾后進入空氣除濕機，在空氣除濕機中進行濕度處理后于氣-氣置換器中與被真空泵從艙內抽出的低溫氣體進行熱交換，新風被進一步降溫后會根據實驗需要進入實驗艙或緩沖艙。而從艙內被抽出的低溫氣體則在水-氣置換器中被升溫后進入真空泵，以免溫度過低的氣體直接進入真空泵影響真空泵的使用壽命。

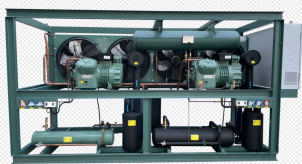

艙內的降溫則是由1、2號制冷機組來分別完成。其中1號制冷機組為單機雙級制冷系統，2號制冷機組則是單級蒸汽壓縮制冷系統。實驗艙的降溫是根據設定溫度的高低來決定不同制冷機組的啟停，當艙內設定溫度較低時，1號制冷機組開啟;當設定溫度較高時2號制冷機組開啟。緩沖艙的降溫則是單獨由2號制冷機組完成。1、2號制冷機組的冷凝是由帶冷卻塔的水冷冷凝器來完成。實驗艙內有2組蒸發器實現降溫，緩沖艙內有1組蒸發器實現降溫。

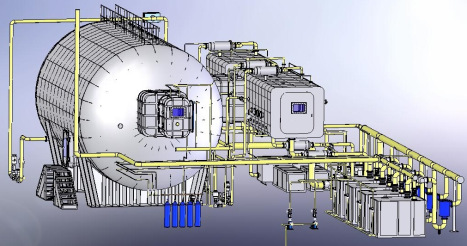

系統結構圖如圖所示。1號制冷機組為雙級壓縮制冷系統，只負責實驗艙的艙內制冷，2號機組為單級蒸汽壓縮機組，它會根據控制命令的不同分別負責實驗艙和緩沖艙的艙內制冷。
