直流系統絕緣子閃絡氣候室覆冰試驗步驟

直流系統中的絕緣子覆冰閃絡試驗，需要按照規定的試驗步驟的測試標準來完成，下面，“環儀儀器”帶大家認識一下絕緣子的人工覆冰閃絡試驗。

直流系統絕緣子人工覆冰閃絡試驗步驟：

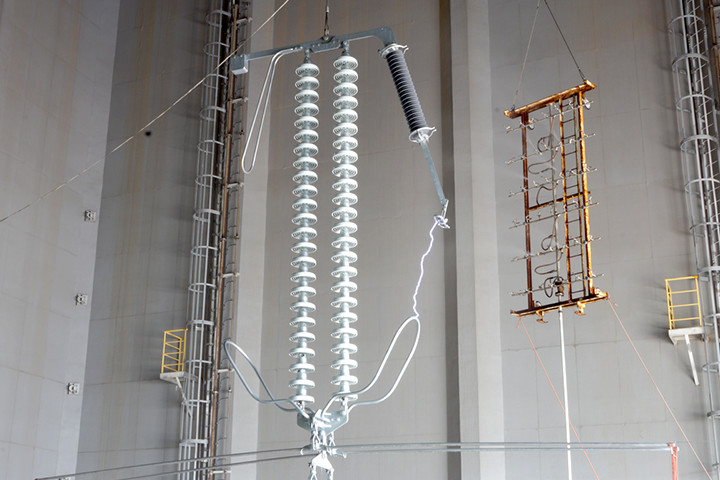

試驗設備：環儀儀器 高壓直流人工覆冰閃絡試驗室

參考標準：DL/T 1247-2013 高壓直流絕緣子覆冰閃絡試驗方法

試品準備：
試品采用表面潔凈的絕緣子、預涂污的絕緣子或自然污穢絕緣子。
預涂污絕緣子的污染和干燥方法按照GB/T 22707或JB/T6747中規定的固體污層法進行。

步驟要求：
1.預覆冰及施加直流電壓。
噴覆一定的預覆冰噴淋水，使絕緣子上表面形成一層薄冰。施加直流電壓是為了模擬現場運行絕緣子的自然覆冰過程，推薦對絕緣子串施加的直流電壓為該試品預計50%直流覆冰閃絡電壓值。

2.帶點噴淋覆冰。
覆冰前噴淋水的溫度應降至4℃以下。
根據試驗條件，可以采用連續噴淋或斷續可控噴淋方式，在整個覆冰過程中，應注意監測泄漏電流情況。當出現泄漏電流大于20mA情況時，應適當減小噴淋時間，增大凍結時間。應避免出現泄漏電流大于50m4而對整體覆冰形態造成破壞的情況。

3.覆冰硬化。
在帶電覆冰情況下，絕緣子傘間冰柱橋接達到預定覆冰程度時，覆冰階段結束，進入硬化階段。
絕緣子覆冰達到預定的覆冰程度后，停止噴淋覆冰。同時，繼續維持環境溫度，并保持施加的電壓，直至硬化過程完成。硬化時間應不小于30min，這個階段泄漏電流應始終小于10mA，以確保絕緣子表面覆冰完全硬化。至此，覆冰絕緣子串的試品準備完成。保持施加電壓不變。

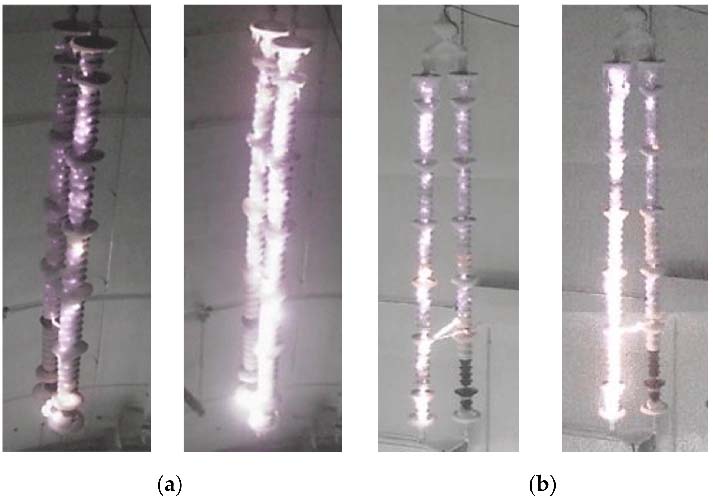

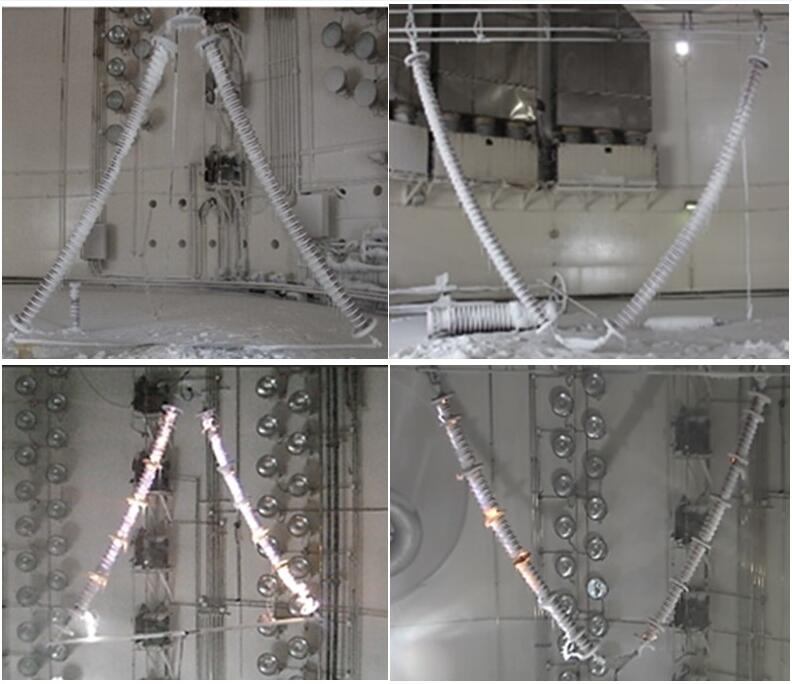

4.覆冰閃絡。
a）在某一電壓水平下，發生閃絡的單元試驗總數達到2次時，將不進行相同或更高電壓水平下的
試驗。

b)在某一電壓水平下，試驗結果為耐受的單元試驗總數達到3次時，將不進行相同或更低電壓水
平下的試驗。

如果在任一電壓水平下的單元試驗的結果有3次耐受住，并且在下一個更高的電壓水平下有兩次單元試驗的結果為閃絡，則認為所使用的電壓是在該污穢度和覆冰條件下的最大覆冰耐受電壓。

至此，絕緣子人分工覆冰閃絡試驗完成。
