模塑板外保溫系統(tǒng)材料耐候性試驗(yàn)箱是按照標(biāo)準(zhǔn)《GB/T 29906-2013 模塑聚苯板薄抹灰外墻外保溫系統(tǒng)材料》要求設(shè)計(jì)的，木材防水劑恒溫恒濕箱是一種專門用于測(cè)試和儲(chǔ)存木材防水劑的設(shè)備，其設(shè)計(jì)和功能旨在確保木材防水劑在特定的溫度和濕度條件下保持其性能和穩(wěn)定性。

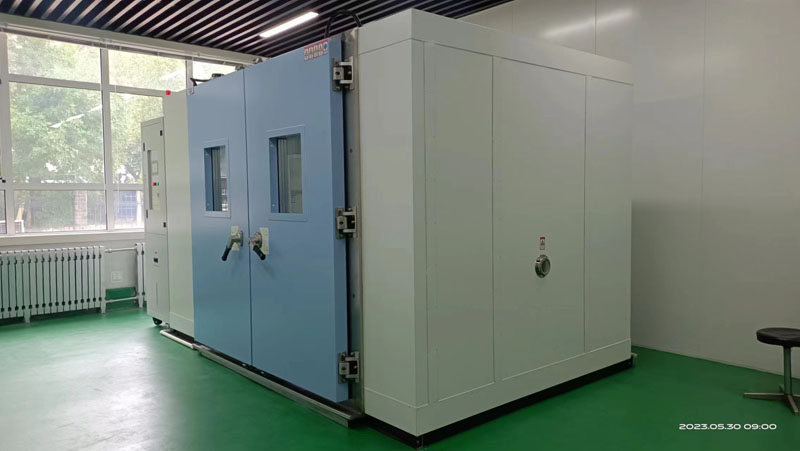

設(shè)備廠家：環(huán)儀儀器 模塑板外保溫系統(tǒng)材料耐候性試驗(yàn)箱（點(diǎn)擊查看）
試驗(yàn)步驟：
a)按下列規(guī)定組裝試樣:
1)試樣應(yīng)與耐候性試驗(yàn)箱開(kāi)口緊密接觸，試樣外沿應(yīng)與耐候性試驗(yàn)箱外沿齊平;
2)在試樣表面按面積均布粘貼表面溫度傳感器。
b)進(jìn)行熱雨循環(huán)80次，每20個(gè)熱雨循環(huán)后，對(duì)抹面層和飾面層的外觀進(jìn)行檢查并做記錄。熱雨循環(huán)條件如下:
1)加熱3 h，在1 h內(nèi)將試樣表面溫度升至70 ℃，并恒溫在(70±5)℃，試驗(yàn)箱內(nèi)空氣相對(duì)濕度保持在10%～20%范圍內(nèi);
2)噴淋水 1 h，水溫(15±5)℃，噴水量1.0 L/(㎡?min)~1.5 L/(㎡?min);
3)靜置2 h。
c)試樣完成熱雨循環(huán)后，在空氣溫度10 ℃~30 ℃、相對(duì)濕度不低于50%條件下放置2d，然后進(jìn)行熱冷循環(huán)。
d)進(jìn)行熱冷循環(huán)5次，在熱冷循環(huán)結(jié)束后，對(duì)抹面層和飾面層的外觀進(jìn)行檢查并做記錄。熱冷循環(huán)條件如下:
1)加熱8 h，在1 h內(nèi)將試樣表面溫度升至50 ℃，并恒溫在(50±5)℃，試驗(yàn)箱內(nèi)空氣相對(duì)濕度保持在10%~20%范圍內(nèi)﹔
2)制冷16 h，在2 h內(nèi)將試樣表面溫度降至-20 ℃，并恒溫在(-20±5)℃。
e)試樣完成熱冷循環(huán)后，在空氣溫度10 ℃~30 ℃、相對(duì)濕度不低于50%條件下放置7 d，然后進(jìn)行外觀檢查與拉伸粘結(jié)強(qiáng)度測(cè)定。
f)外觀檢查:目測(cè)檢查試樣有無(wú)可見(jiàn)裂縫、粉化、空鼓，剝落等現(xiàn)象。有裂縫、粉化、空鼓，剝落等情況時(shí),記錄其數(shù)量、尺寸和位置。
g)按下列規(guī)定進(jìn)行拉伸粘結(jié)強(qiáng)度測(cè)定:
1)按不同飾面分別進(jìn)行測(cè)定﹐每組測(cè)點(diǎn)6個(gè)，尺寸為100 mm*100 mm，測(cè)點(diǎn)應(yīng)在試樣表面均布，斷縫切割至模塑板表層;
2)按JGJ110進(jìn)行測(cè)定，如飾面層與抹面層脫開(kāi)，且拉伸粘結(jié)強(qiáng)度小于0.10 MPa，應(yīng)繼續(xù)測(cè)定抹面層與模塑板的拉伸粘結(jié)強(qiáng)度，并應(yīng)在記錄中注明。
通過(guò)使用GB/T 29906-2013模塑板外保溫系統(tǒng)材料耐候性試驗(yàn)箱，全面模擬自然環(huán)境中的陽(yáng)光、雨水和露水等因素對(duì)材料的影響，為評(píng)估材料的耐候性能提供可靠的數(shù)據(jù)支持。通過(guò)嚴(yán)格的測(cè)試流程和科學(xué)的管理，確保產(chǎn)品在各種環(huán)境條件下都能達(dá)到預(yù)定的性能標(biāo)準(zhǔn)，從而保障終端用戶的使用體驗(yàn)和產(chǎn)品的長(zhǎng)期耐用性。
