為了規范工業自動化儀表的溫濕度試驗，我國的GB/T 29247-2012標準中就有相關的試驗規范，根據標準的要求可以得出，工業自動化儀表的溫濕度試驗可以用恒溫恒濕試驗箱來完成。下面我們來看一下如何做溫濕度試驗。
工業自動化儀表的溫濕度試驗標準如下：

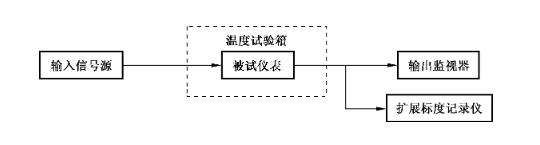

一、環境溫度影響的試驗（配置示意圖如下圖所示）：
1.試驗應在溫度試驗箱中進行,試驗溫度和試驗的順序如下:+20℃→+40℃→+55℃→+70℃→+85℃→+20℃→0℃→-10℃→-25℃→-40℃→+20℃。在每一溫度上應保持足夠的時間(不少于2h)。
2.儀表的正常工作溫度范圍所不包括的溫度不進行試驗。如儀表的正常工作溫度范圍的最高和(或)最低溫度接近上述某兩個溫度值時,則用正常工作溫度范圍的最高和(或)最低溫度代替。
3.試驗溫度應逐漸變化,每一溫度的允差為±2℃,環境溫度的變化速率應小于1℃/min。
4.第一個循環結束后,儀表不作任何調整即進行與第一次完全相同的第二次溫度循環。
5.第一次溫度循環后,若溫度變化造成儀表的誤差變化小于規定的誤差限絕對值的25%時,不必進行第二次溫度循環。需要進行第二次溫度循環時,應取兩次循環測量和計算得到的每10℃變化時的最大值。

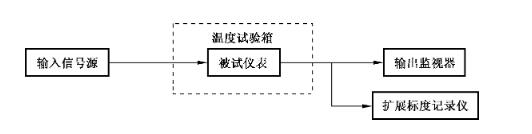

二、瞬時溫度影響試驗（配置示意圖如下圖所示）：
1.將儀表放置在溫度試驗箱內,施加儀表量程的0%輸入信號,然后按參比溫度→工作上限溫度→參比溫度→工作下限溫度→參比溫度的順序進行溫度瞬變。在每個溫度值上,應穩定足夠時間(不少于2h),并用擴展標度記錄儀連續監視儀表的輸出變化。
2.當溫度開始瞬變時,應監視溫度試驗箱溫度和儀表輸出的變化,直至新的溫度穩定點。測量和計算每變化10℃時儀表的下限值、量程,切換值、設定值和靜差的變化。
3.溫度瞬變前允許儀表在參比溫度上有足夠的時間穩定(不少于2h)。然后施加儀表量程的0%,50%和100%的輸入信號,測量儀表的下限值、量程、切換值、設定值和靜差,同時記錄時間。
4.立即開始從參比溫度→儀表工作極限溫度的溫度瞬變。
5.試驗還應在儀表工作極限溫度→參比溫度的溫度瞬變條件下按上述要求重復進行。

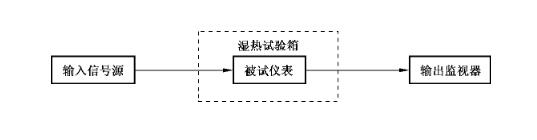

三、濕熱影響試驗（配置示意圖如下圖所示）：
1.將儀表放進濕熱試驗箱,使試驗箱的溫度升至40°C±2°C和相對濕度為90%~95%保持至少48h,在上述周期最后的4h內,接通動力源。
2.周期結束后,立即施加儀表量程的0%、50%和100%輸入信號,測量儀表的下限值、量程、切換值、設定值和靜差。必要時測量儀表的基本性能。
3.儀表繼續放在濕熱試驗箱內,在不少于1h內降到25°C以下,試驗箱仍保持關閉使箱內空氣飽和,穩定后再測量儀表的下限值、量程、切換值、設定值和靜差。
4.然后將儀表從試驗箱中取出檢查儀表是否有飛弧現象、冷凝水聚集和元器件、零部件損壞。
5.試驗后分別將試驗過程中的兩次測得值與試驗前測得值進行比較,并計算儀表的下限值、量程、切換值、設定值和靜差的變化。
