目前大功率SiC IGBT器件常用高熔點的高鉛焊料作為固晶材料，為保證功率器件的長期使用，需研究溫度沖擊條件下高鉛焊點的疲勞可靠性，并探究其失效機理。下面，我們使用冷熱氣流沖擊試驗儀，探究SiC芯片和基板的固晶材料的溫度沖擊對疲勞失效的影響。
IGBT器件熱沖擊失效分析：

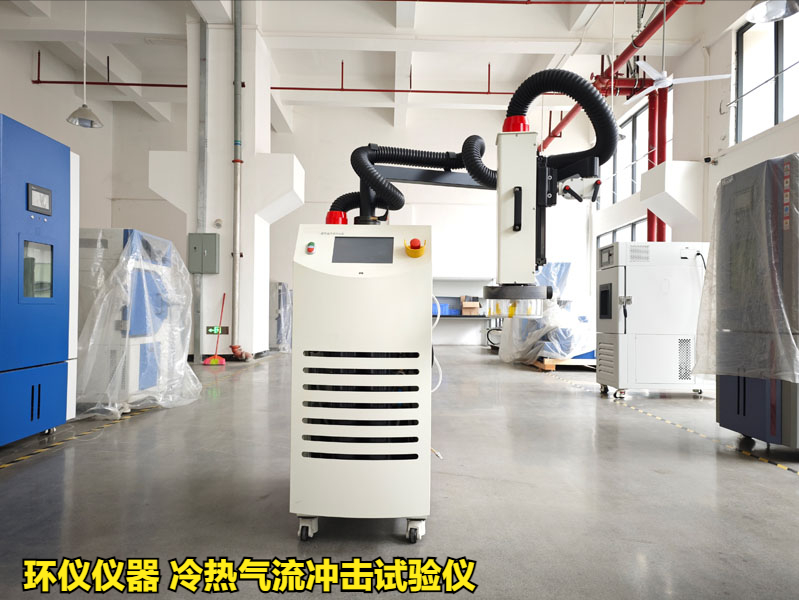

試驗設備：環儀儀器 冷熱氣流沖擊試驗儀

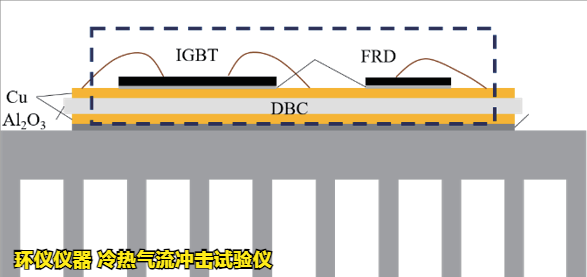

試驗材料：SiC芯片、DBC基板和高鉛焊料
1.SiC晶片在藍膜上被切割成5 mm×5 mm芯片，背面鍍層為T(mén)i/Ni/Ag，厚度分別為：0.1 μm、0.3 μm和0.4 μm。
2.DBC基板尺寸為30 mm×15 mm×0.9 mm，中間陶瓷層的厚度為0.5 mm，雙面敷銅層的厚度為0.2 mm。
試驗過程：
1.使用冷熱氣流沖擊試驗儀對樣品進行不同次數的溫度沖擊試驗，選取JEDEC中的溫度沖擊條件：高溫150 ℃保持15 min，低溫-65 ℃保持15 min。
2.將焊接好的樣品分別進行0次、250次、500次、750次和1 000次溫度沖擊。在溫度沖擊后，使用環氧樹脂將樣品鑲嵌，并用砂紙和拋光劑對樣品的厚度方向截面進行打磨和拋光，然后使用掃描電子顯微鏡（SEM）觀察焊點的縱向截面，并用能譜儀（EDS）分析焊料層中的物質成分。
3.每組經歷過不同次數溫度沖擊的樣品中，取三個使用推力儀進行推力試驗，得到的推力大小取平均值作為該次數溫度沖擊后焊點的剪切強度。推力試驗中推刀高度為80 μm，推刀移動速度100 μm/s。
試驗結果：

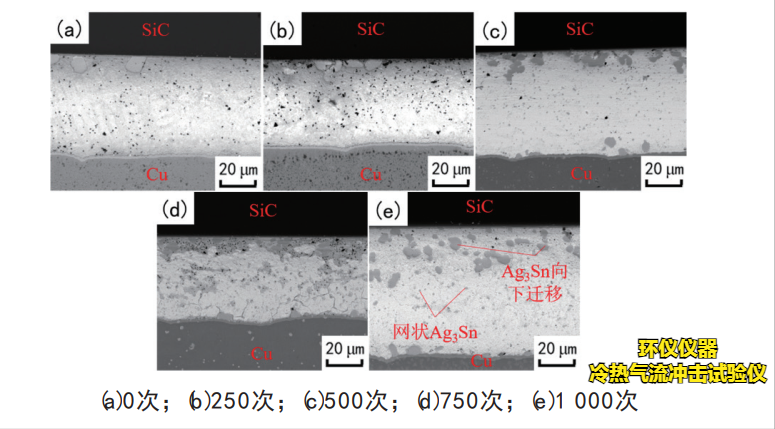

下圖為溫度沖擊后焊點的縱向截面組織與形貌。

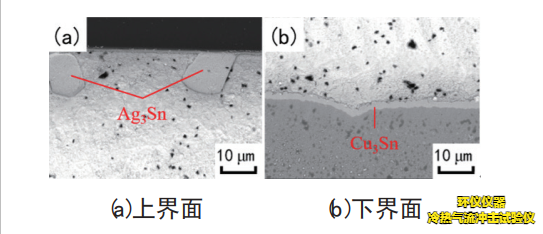

在溫沖前焊點中，芯片和焊點的上界面會生成塊狀的IMC其放大圖像和成分組成下圖所示，其為Ag3Sn而下層為連續的扇貝狀Cu3Sn，如下圖所示。
1.溫度沖擊后，焊點剪切截面的部分?jǐn)嗔褏^(qū)域會從芯片鍍層變化到Cu3Sn界面；由于Ag和Sn在焊點內部生成Ag3Sn，導致焊點基體變脆，在750次溫度沖擊后，焊料基體斷裂形式由韌性斷裂向脆性斷裂轉變，焊點剪切強度迅速降低。
2.溫度沖擊會導致焊料層在熱失配的作用下受到較大的熱應力，并且在焊料層的上界面邊角處出現了應力、應變和應變能集中；焊料層上界面不均勻分布的塊狀A(yù)g3Sn會進一步導致界面邊角位置的應力變得復雜與集中，最終在界面處的Ag3Sn中萌生裂紋。
如需了解更多冷熱氣流沖擊試驗儀的試驗研究，可以咨詢環儀儀器相關技術人員。
