1、用途和性能

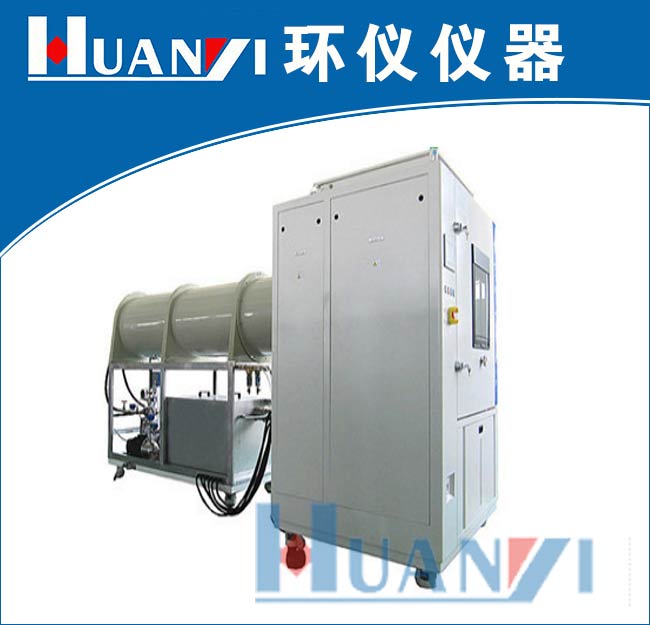

1.1、IPX9K高溫高壓噴水測試臺本試驗裝置可用于考核各種電氣產品和部件，在運輸或使用過程中可能遭受到滴水影響而產生的質量故障。
1.2、IPX9K高溫高壓噴水測試臺可滿足IPX5 、IPX6，IPX6k IPX9k 的防護等級測試和GB/T 4208-2017外殼防護等級（IP代碼），且符合ISO20653-2006 要求。
2、技術參數 | |
2.1內箱尺寸 | 1200*1000*1000 mm（寬*深*高） |
2.2外箱尺寸 | 1600*3000*1900 mm（寬*深*高） |
2.3水壓 | 可調 |
2.4噴水孔尺寸(mm)： | IPX5直徑6.3 mm（1個） IPX6直徑12.5 mm（1個） IPX6K直徑6.3 mm（1個） |
2.5噴水間距(m) | 2.5m～3m |
2.6水流量計 | 3個 |
2.7水流量 | IPX5(12.5升/分鐘) IPX6(100升/分鐘) PX6K(75升/分鐘) |
2.8 IPX9K | 1、水壓：10000±500kpa 2、流量：15±1升/分鐘 3、溫度：80±5度 4、角度：0，30，60，90度，間隔100-150 |
3、試驗轉臺 | |
3.1、整體結構 | 由轉盤，可調速電機組成 |
3.2、轉臺轉速 | 5∽10rpm |
3.4、試驗時轉動方式 | 連續(xù)轉動。 |
3.5、轉臺承重 | ?1500mm轉盤最大承載≥200kg（均勻） |
3.6、轉盤高度固定不可調節(jié) | |
3.8、材料 | 304不銹鋼 |
3.9轉控制、轉動動作由控制柜控制 | |
4、智能控制系統 | |
4.1、控制系統 | 可編程控制器PLC+7” 彩屏觸摸屏。 |
4.2、流量和水壓：手動調節(jié) | 手動調節(jié) |
4.3、控制器 | PLC 中央處理器。 |
4.4、人機界面： 觸摸屏7 寸彩屏。 | 觸摸屏7 寸彩屏。 |
4.5、控制功能 | 流量控制、擺管淋雨動作控制、載物臺動作控制、試驗時間控制。 |
4.6、保護功能 | 漏電保護、過載保護、短路保護。 |
