傾斜搖擺試驗臺設計方案

傾斜搖擺試驗臺主要用于模擬安裝在船舶、水上飛機等裝備上的環境，以對各類機械、電工、電子產品做搖擺和傾斜試驗，考核產品所經受規定的嚴酷等級；或者用于測試汽車主要部件對傾斜與搖擺環境的適應能力；或者對核反應堆中的控制棒進行搖擺模擬試驗以檢驗其可靠性和穩定性。

下面是環儀儀器傾斜搖擺試驗臺的設計方案，供參考：

方案設計方：環儀儀器

方案特點：適用于大型長桿狀試件的搖擺試驗的進行。

方案的實施：

將常規搖擺臺中心支撐結構改進為兩側的支撐架形式，水平臺面采用中心開孔結構便于長桿狀試件的安裝，以實現大型長桿狀之間的搖擺試驗的進行。水平臺面與搖擺框架使用嵌套結構實現水平臺面兩自由度的傾斜和搖擺動作。

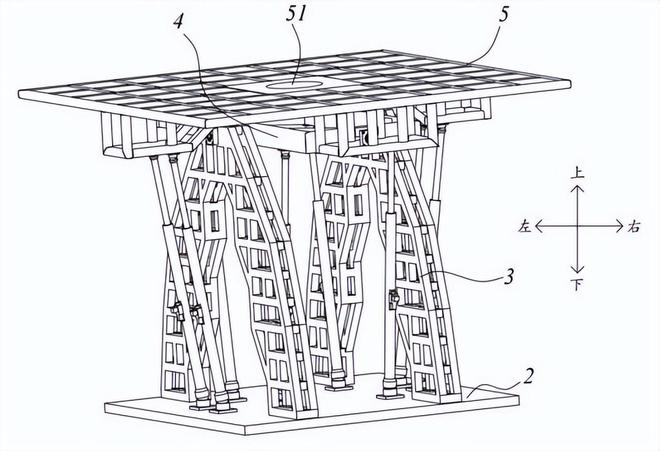

方案設計圖：
