多因素復合環境模擬醫學科學實驗艙的制冷原理

時間:2023-07-14 11:54:12 作者:環儀小編 點擊:

多因素復合環境模擬醫學科學實驗艙又稱“低壓艙”,可實現 氣壓高度、溫度、濕度、吹風、淋雨、覆冰、冷熱霧、紫外線、太陽光、迅速減壓、爆破減壓等單一環境或兩種及兩種以上復合環境模擬,為了實現這些技術,制冷系統是不可或缺的。那么,低壓艙是如何實現制冷的呢?


下面,結合“環儀儀器”低壓艙的實際案例,為大家講解。


低壓艙采用雙級制冷的原理,實驗艙溫度控制在-50~+50 ℃范圍,利用單一制冷工藝的單級蒸汽壓縮制冷系統難以達到-50 ℃的低溫,因而本低壓艙采用單機雙級制冷系統來實現低壓艙實驗艙的-50 ℃的低溫,緩沖艙則采用單級蒸汽壓縮制冷系統。

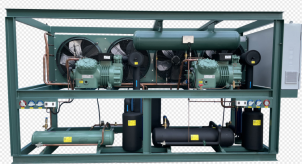

多因素復合環境模擬醫學科學實驗艙的制冷原理(圖1)


實現過程:從蒸發器出來的低溫低壓蒸汽被壓縮機的低壓缸壓縮到中間壓力Pm后,與從中間冷卻器出來的蒸汽混合進入壓縮機的高壓缸,進而被進一步壓縮成高溫高壓氣體制冷劑;氣體制冷劑被冷凝器冷凝成液態制冷劑,一部分制冷劑被節流后進入中冷器,另一部分制冷劑被繼續冷凝成過冷制冷劑后節流進入蒸發器吸熱變成制冷劑蒸汽,隨后進入壓縮機低壓缸再次被壓縮,從而完成一個完整的制冷循環。

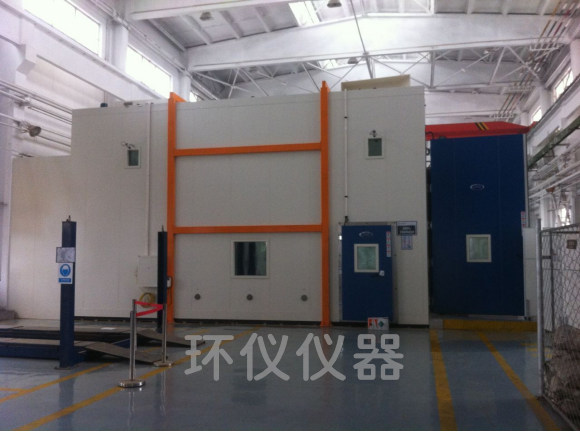

多因素復合環境模擬醫學科學實驗艙的制冷原理(圖2)


制冷機組要求的控制溫度低但控溫精度高,同時干擾因素多,而且不管外界環境如何變化,尤其是夏季高溫和冬季低溫的極限工況下,依然要保證制冷系統能夠穩定可靠地運行,保證溫度穩定性。制冷主機選用風冷式低溫專用復疊機組,采用環保制冷劑,壓縮機具有自動調節結構。


標簽: 人工氣候室
