鋰電池烘烤過程水分變化，是電池生產(chǎn)廠家一個很重要的研究過程，電池水分的多少，直接影響電池的質(zhì)量。下面，由“環(huán)儀儀器”小編，為大家講解一下此變化過程。
電池在真空烤箱的試驗變化過程：
試驗使用設(shè)備：環(huán)儀儀器 電池真空烤箱
試驗產(chǎn)品：鋰電池電芯
研究分析：
水份的蒸發(fā)過程中，濃度梯度的作用效果對干燥的影響不僅只發(fā)生在表面，對內(nèi)部依然具有相同影響。針對電芯的水分蒸發(fā)擴散過程可以參照菲克定律來計算：

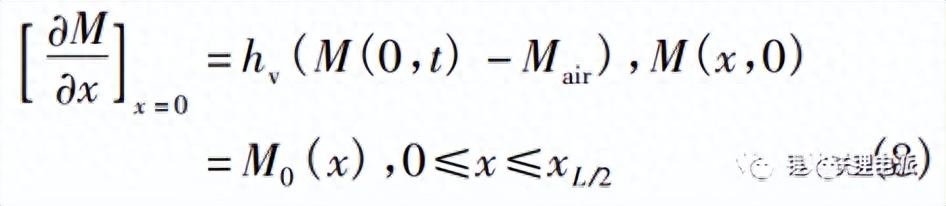

式中: D為電芯內(nèi)部的水分有效擴散系數(shù)，其中同時包含了水分與水蒸汽擴散。由于電芯水分含量微乎其微，烘烤過程中的溫度也不會造成電芯的屬性變化，所以水分烘干過程中電芯材料的壓縮量與物理化學(xué)變化完全可以忽略。設(shè)定邊界條件為：
式中，Mair與M0分別為初始狀況下烘烤箱內(nèi)部與電芯中的水分含量;hv為電芯內(nèi)部的水分傳至烤箱環(huán)境中的傳遞系數(shù)。

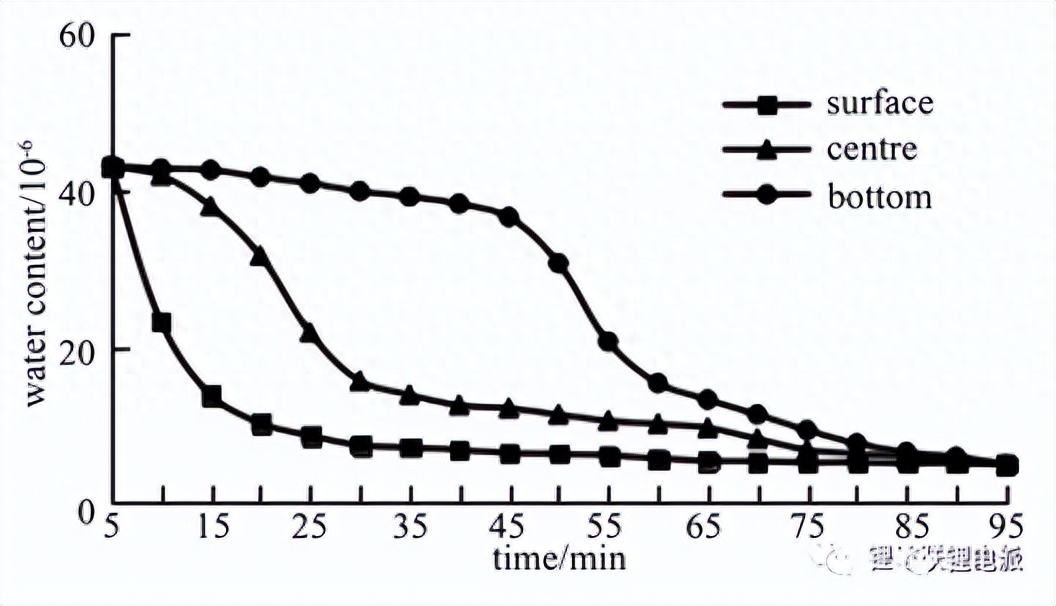

通過計算，在電芯烘烤過程中的電芯3個不同部位的含水量結(jié)果，如下圖所示，假設(shè)電芯在烘烤之前，各個橫縱截面含水量一致。
通過烘烤發(fā)現(xiàn)，在烘烤開始時，電芯表面水分蒸發(fā)速率便很快，之后含水量慢慢減少趨于平緩，電芯中間部分在烘烤開始20 min左右蒸發(fā)速度達(dá)到最大值，而電芯底部在烘烤開始時水分蒸發(fā)并不明顯，在烘烤50 min左右水分含量降低最為明顯。
