鋰電池真空烘烤箱結構原理

水分對鋰電池的性能影響是最大的，鋰電池在注液前，需對電池殼內放入極片的鋰電池充入惰性氣體進行烘烤干燥處理，所用設備為“真空烤箱”（如下圖）。烘烤干燥過程通常是在負壓環境下進行，因為水在低壓狀態下沸點顯著降低，利于極片的水分蒸發。

環儀儀器 電池真空烘烤箱講解：

結構講解：

真空烤箱上方為工作區，采用方形結構。真空泵、電路系統在下方，烘烤箱設計尺寸有多種選擇。對烘烤箱注入熱氮氣烘烤前需對罐內進行抽真空處理，一般電芯烘烤過程中抽真空時間為3~5 min，設計時設抽真空時間t=5 min，罐內初始壓強為1.01* 105Pa，抽真空后壓力200 Pa。

工作原理：

將電芯放至烘烤箱內部后，門窗關閉。對烘烤箱內部抽真空后，通過進氣管充入熱氮氣對鋰電池進行烘烤，同時通過出氣管將冷氮氣排出，排出的氮氣通過二次加熱可再進入進氣管。

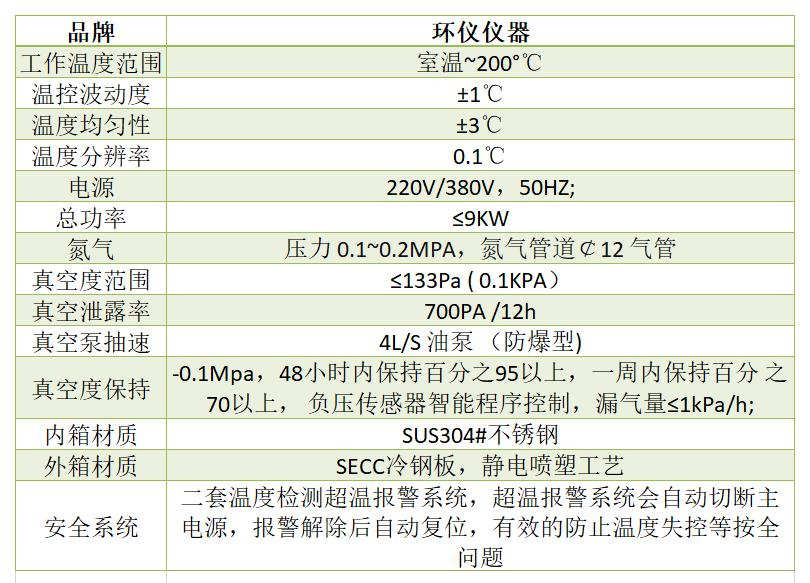

技術參數：

以上就是對電池真空烘烤箱結構原理的講解。
