特高壓閃絡試驗氣候室的閃絡試驗研究

特高壓輸電線路不可避免的會途經一些易覆冰雪地區，包括一些高海拔地區。解決輸電線路覆冰雪對電網安全運行造成影響的問題，成為了近年來電力行業廣泛關注的對象。關于絕緣子覆雪閃絡特性及機理的研究，需要使用絕緣子人工氣候室。下面是一些我國的絕緣子閃絡試驗，供參考。

研究主題：絕緣子閃絡試驗

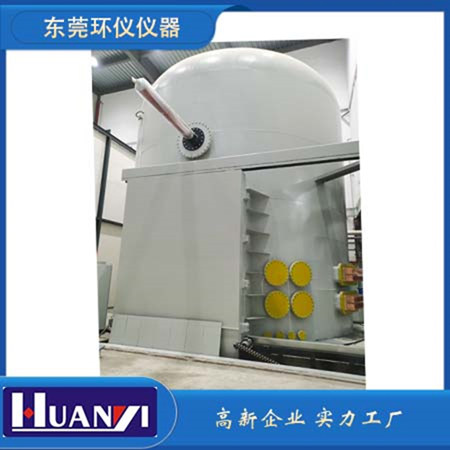

試驗設備：環儀儀器 絕緣子閃絡試驗人工氣候室

研究背景：近幾十年來，我國部分長距離、大容量超高壓/特高壓輸電線路被迫穿越重冰雪污染地區，受輸電線路走廊沿線微地形、微氣象的影響，特別是山區，絕緣子串上積垢、積雪或冰雪疊加，導致輸電線路絕緣強度顯著下降。持續雨雪天氣，部分地區降雪深度突破歷史極值，引發斷線、倒塔、線路跳閘、絕緣子串閃絡、通訊故障等一系列事故。

閃絡測試：本文采用U型法獲得雪覆蓋絕緣子的閃絡電壓。

程序如下：

打開密封門，將氣候室中的溫度升高至約-2℃。然后，升溫速率控制在0.5℃/5min。采用升壓法對積雪絕緣子進行閃絡試驗。為了防止雪層融化對結果的影響，相鄰閃絡試驗的間隔時間為1~2 min。當獲得多個閃絡電壓值Ufi時，Ufi與閃絡時間的關系呈U型曲線，最低點即為最低閃絡電壓最小U：

Umin=Min（Uf1，Uf2，Uf3...Ufn）

根據實驗結果，雪覆絕緣子各串的50%閃絡電壓U 50%及其標準差σ可由下式求得：

式中，Ufi為第i個最小閃絡電壓；N是總有效時間。

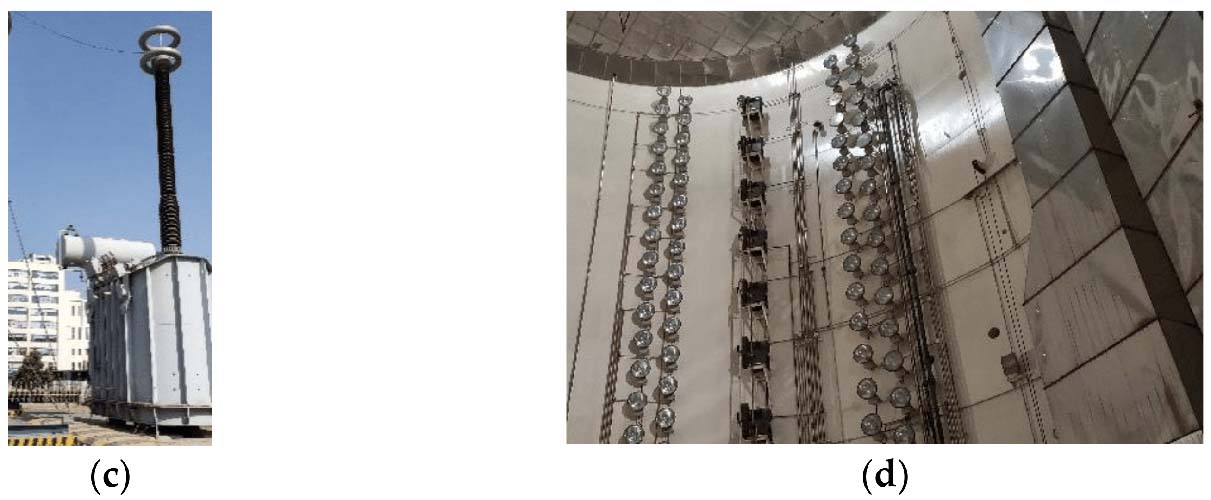

閃絡試驗中使用的交流電源是無電暈污染試驗變壓器。其標稱容量、額定電壓、額定電流分別為2000kVA、500kV、4A。采用額定電壓±600 kV、額定電流0.5 A的電源進行直流閃絡試驗。

研究結果表明，污染絕緣子和覆冰絕緣子的直流閃絡電壓均存在極性效應。對于短絕緣子串，負閃絡電壓低于正閃絡電壓。因此，為了考慮最壞情況，施加在雪地絕緣子上的電壓類型為直流負極性。
