高加速?zèng)_擊試驗臺的使用方法

高加速?zèng)_擊試驗臺可用于產品的機械沖擊試驗，該屬于力學環境試驗的一種常用檢測項目，沖擊試驗是瞬間性的、破壞性的，它主要用來確定電工電子元器件、設備及其他產品在使用和運輸過程中承受非多次重復的機械沖擊的能力，以評價其對沖擊環境的適應性和結構完好性，其次是用于微電子器件內強度試驗。沖擊試驗還可以作為產品滿意設計和質量控制手段。

下面，我們來看看如何使用高加速?zèng)_擊試驗臺進行試驗。

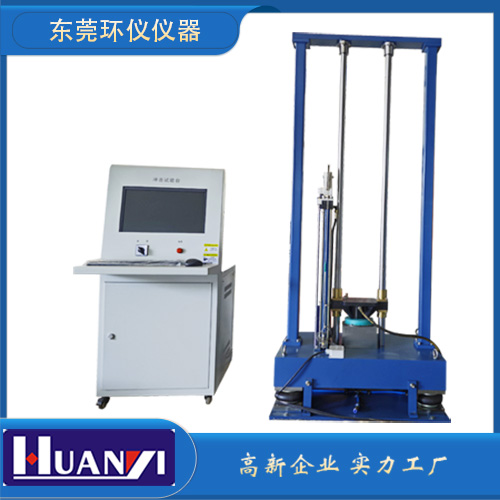

試驗設備：環儀儀器 高加速?zèng)_擊試驗臺

試驗依據：環境試驗 第 2 部分:試驗方法 試驗 Ea 和導則:沖擊GB/T 2423.5-2019，IEC 60068-2-27:2008

試驗步驟：

步驟 1：初始檢測

在進行沖擊試驗之前，需要將產品放置在正常試驗大氣條件下，并進行初始檢測。這包括對產品外觀、機械性能和電性能的檢測。確保產品處于正常工作狀態。

步驟 2：設置機械沖擊參數

在使用高加速?zèng)_擊試驗臺之前，需要設置機械沖擊的參數，包括沖擊波形、加速度和脈寬。這些參數應根據測試標準或委托方的要求進行設置，確保測試的準確性和一致性。

步驟 3：固定產品

將產品直接或通過夾具固定在沖擊試驗臺上。確保產品的固定方式符合測試要求，并且產品在測試過程中不會發生脫落、滑動或其他異常情況。

步驟 4：進行沖擊試驗

按照設置的測試條件，啟動高加速?zèng)_擊試驗臺進行試驗。監控試驗過程中的產品狀態和任何異常情況。在試驗完成后，及時停止試驗。

步驟 5：最后檢測

機械沖擊試驗完成后，對產品進行最后的檢測。檢查產品的外觀、機械性能和電性能。與初始檢測的結果進行比較，以評估產品在沖擊條件下的性能表現。

步驟 6：判據合格

根據試驗完成后的檢測結果，判定產品是否合格。合格的標準包括但不限于：產品結構無損壞、無變形和無裂紋；緊固件無松動或脫落；活動部件無卡死；成像清晰，產品按鍵、顯示屏圖像顯示效果正常。
