電動汽車驅動系統配件防塵試驗箱

時間:2024-12-09 10:05:33 作者:環儀小編 點擊:

電動汽車驅動系統配件防塵試驗箱適用于檢測產品的外殼密封性能,主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗,IP防塵試驗為整車以及零部件產品密封性提供可靠性依據。

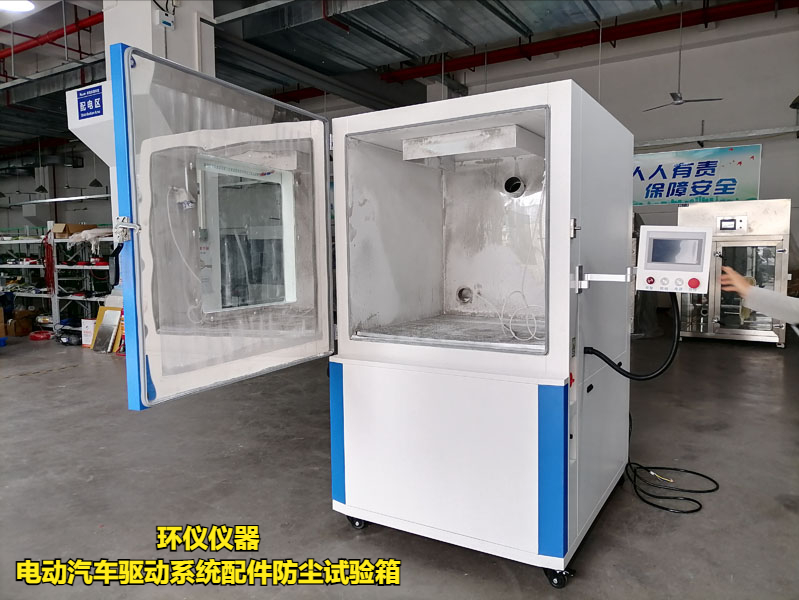

電動汽車驅動系統配件防塵試驗箱(圖1)

試驗標準:

GB/T 42284.4-2022 道路車輛 電動汽車驅動系統用電氣及電子設備的環境條件和試驗 第4部分:氣候負荷

GB 4208 外殼防護等級(IP代碼)

ISO 20653 道路車輛 電氣電子設備防護等級(IP 代碼)

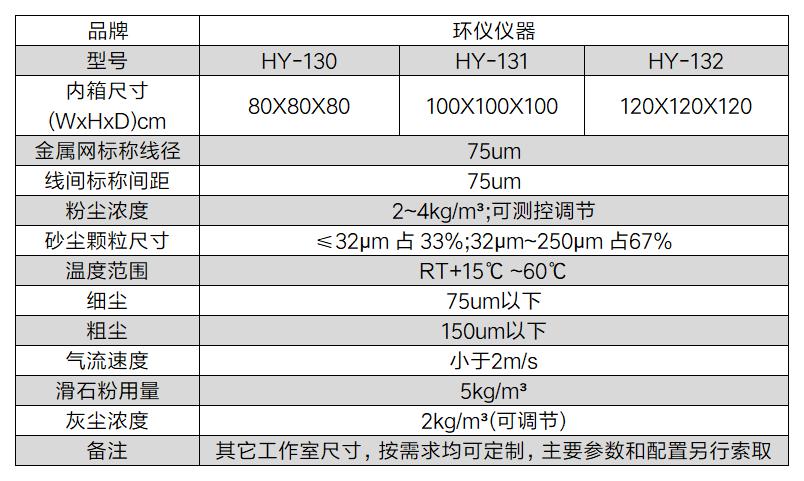

技術參數:

電動汽車驅動系統配件防塵試驗箱(圖2)

試驗步驟:

1)樣品(DUT)上電,并保證樣品正常運行,過程中持續監控設備運行狀態。

強迫風冷樣品,揚塵時風扇轉速以滿負載自動調速或在此溫度下滿載時預估的轉速,如果無法確定具體值,推薦風扇設置60%-70%轉速最大值。

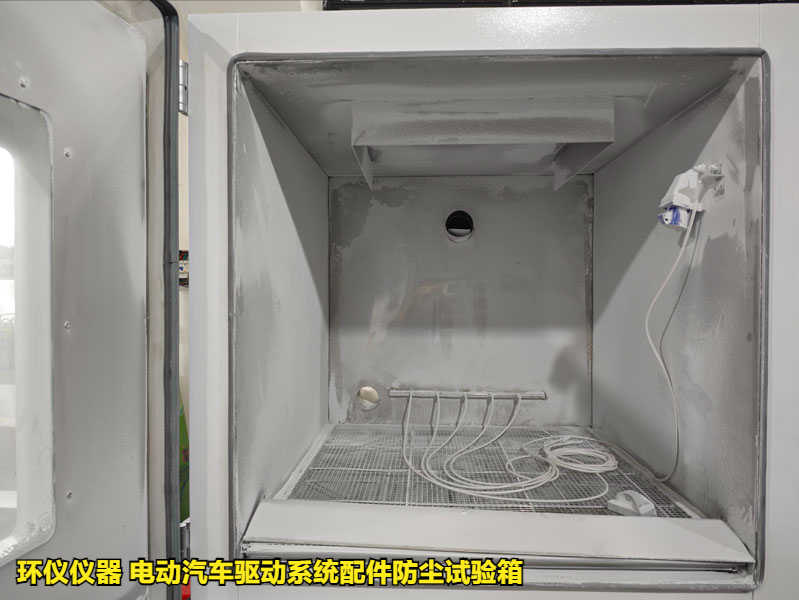

電動汽車驅動系統配件防塵試驗箱(圖3)

2)設置積塵條件,同時調整好粉塵濃度監測儀,開始積塵測試。

3)持續監控業務運行情況及相關告警,積塵結束后開箱檢查設備內部的積塵情況并對 設備各部件(如入風口網孔、風扇、業務板等)的積塵現象進行拍照記錄。

4)設定試驗箱溫度,持續監控業務運行情況及相關告警,記錄各告警的類型和出現時間。

5)當試驗結束或設備出現不可恢復的告警信息,開箱檢視待測試產品的腐蝕情況,拍照記錄,重點對發生腐蝕現象的部位進行拍照特寫。

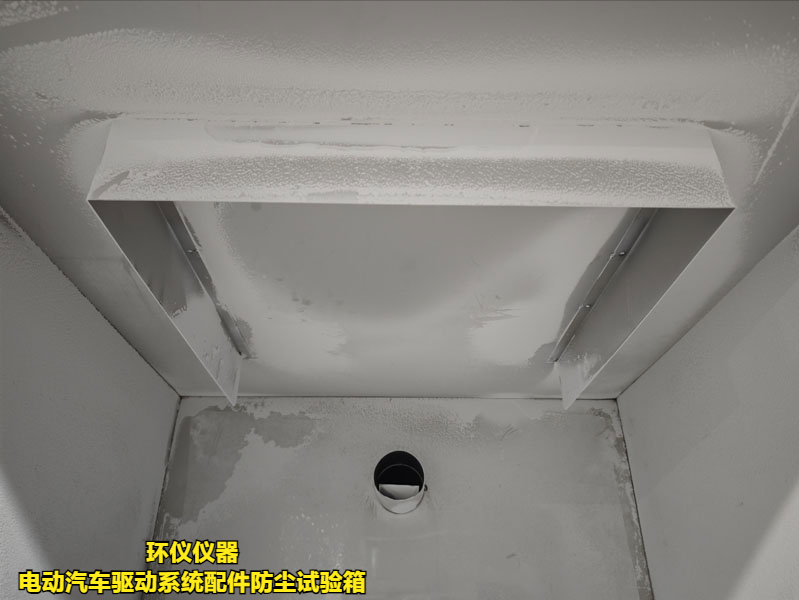

電動汽車驅動系統配件防塵試驗箱(圖4)

6)試驗結束后,將待測試產品斷電,調整樣品倉內的溫度到待測試產品能承受的最高溫度,將所述電子產品上電且開機運行,滿負載運行業務,檢查并記錄業務運行情況,特別是高溫告警信息,以檢測積塵對待測試產品散熱的影響。

7)試驗結束后,目檢待測試產品的腐蝕情況,拍照記錄,重點對發生腐蝕現象的部位進行拍照特寫。并根據試驗合格判據對待測試產品試驗結果進行判定。


如有電動汽車驅動系統配件防塵試驗箱的選型疑問,可以咨詢環儀儀器相關技術人員。
