根據(jù)熱帶海洋氣候環(huán)境特征及效應特點，提出了使用海洋氣候光照加速老化箱，同時施加和綜合強化氯離子沉降、光照、濕度、溫度和風速等 5 種主要因素，更加真實模擬海洋氣候環(huán)境的方案。為了驗證海洋氣候光照加速老化箱的性能，我們做了以下效果驗證方法。
試驗設備：環(huán)儀儀器 海洋氣候光照加速老化箱
驗證方法：采用本試驗箱和試驗譜對 ISO 9223 規(guī)定的標準金屬樣品、塑料樣品、涂料樣品進行相關性和加速性試驗驗證。性能變化參數(shù)與萬寧試驗站戶外暴露試驗數(shù)據(jù)進行對比分析。
驗證結果：
表1.X 射線光電子能譜腐蝕產(chǎn)物分析結果

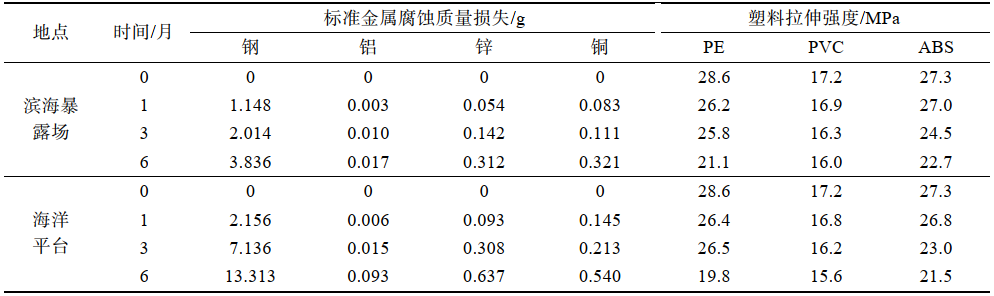

表2.金屬和塑料戶外暴露試驗結果
表3.金屬和塑料多因素綜合熱帶海洋氣候環(huán)境模擬加速試驗結果

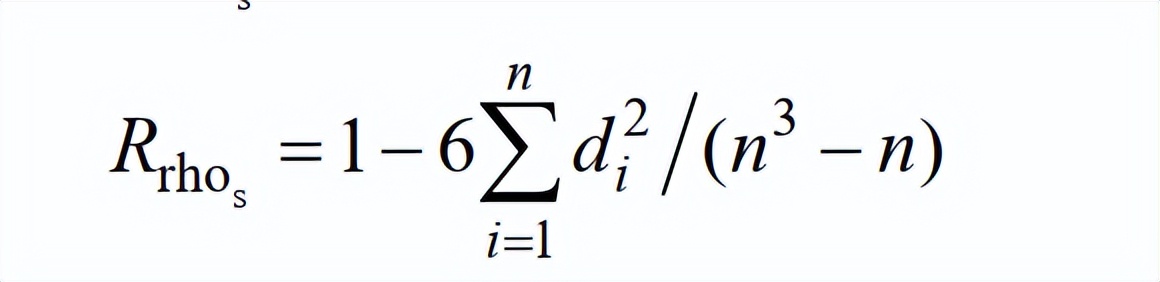

根據(jù)表2和表3數(shù)據(jù)，采用 Spearman 秩相關系數(shù)（Rrhos）法，計算秩差和相關系數(shù)。計算公式為
式中： di 為秩差； n 為參比試樣組數(shù)
根據(jù)表2和表3數(shù)據(jù)，可以算出標準金屬腐蝕質量損失多因素綜合熱帶海洋氣候環(huán)境模擬加速試驗相對濱海暴露場戶外暴露試驗的秩相關系數(shù)為0.8，與海洋平臺暴露試驗的相關系數(shù)為 1。塑料拉伸強度下降率相對濱海暴露場和海洋平臺戶外暴露試驗的秩相關系數(shù)均為 1.
根據(jù)表 9 和表 10 數(shù)據(jù)，采用 AF 法算出該多因素綜合熱帶海洋氣候環(huán)境模擬加速試驗相對濱海暴露場戶外暴露試驗，鋼、鋁、銅、和鋅的加速比分別為 15.0、 12.3、 10.0 和 5.3 倍。PE、PVC 和 ABS 等 3種塑料拉伸強度下降率的加速比分別為 4.3、 4.1 和4.6 倍。
采用 ASF，得出標準金屬腐蝕質量損失和塑料拉伸強度下降率相對濱海暴露場戶外暴露試驗的加速比變化曲線如下圖所示。
標準金屬腐蝕質量損失的加速比：
標準金屬腐蝕質量損失的加速比：
總結：
多因素綜合海洋氣候環(huán)境模擬加速試驗技術評價金屬腐蝕質量損失、工程塑料拉伸強度、有機涂層光澤色差等關鍵性能指標變化具有良好的相關性和高的加速性。
如有海洋氣候光照加速老化箱的試驗疑問，可以咨詢環(huán)儀儀器相關技術人員。
